Détails sur le produit:
|
Matériel de corps: | WCB | Matériel de boule: | WCB |
---|---|---|---|
Matériau du siège: | PTFE | Modèle gauche: | L-port |
Pression: | PN16 | Connexion: | Bride |
Surligner: | Robinet à tournant sphérique d'extrémité de bride de 3 manières,Robinet à tournant sphérique d'extrémité de bride de WCB,Robinet à tournant sphérique d'extrémité de la bride PN40 |

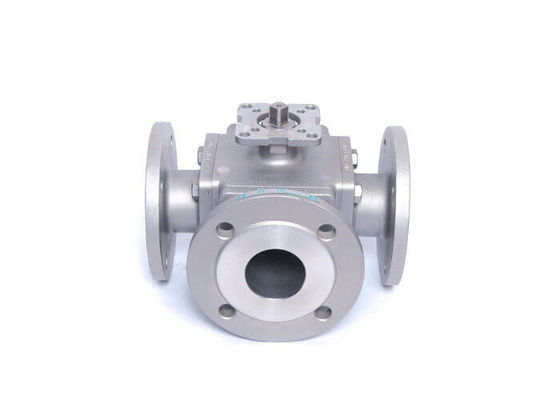

Petit plein corps carré à flasque 3 par manières gauche de robinet à tournant sphérique avec le support de fixation
le robinet à tournant sphérique de gaufrette est conçu selon API608, ASME B16.34, API6D, DIN 3357 etc. qui ont été très utilisés dans une série de champs, y compris le gaz naturel, le raffinage, les nourritures, etc. pétrochimique. Le robinet à tournant sphérique de flottement de fin de gaufrette de Royeon est « type de corps d'une seule pièce conception de structure. Cette valve est habituellement utilisée en service de la basse pression (150~300LB) et installe la limite de l'espace
Caractéristiques et avantages
●Plein port ou réduire le port
●Conception et construction sûres du feu
●Tige de preuve d'éruption
●Basse représentation de couple
●Dispositif antistatique pour la boule-tige
●Dispositif de verrouillage facultatif
●Bride supérieure d'OIN 5211 (support de fixation direct pour l'automation facile)
Classe de grandeur :
- DN15 | DN200
Estimation de pression :
- PN16 PN25 PN40
Température ambiante :
- -20°C~185°C
Le robinet à tournant sphérique à trois voies peut être divisé en type de Q44L et type de Q45T pour différentes conditions de changement de sens d'écoulement moyen. le MODÈLE de « L-PORT » peut réaliser la commutation du sens d'écoulement moyen, et les deux canaux qui peuvent être perpendiculaires entre eux peuvent être reliés ou fermés. le MODÈLE de « T-PORT » peut réaliser la division ou l'écoulement mélangé du milieu, non seulement peut réaliser la commutation du sens d'écoulement moyen, mais également peut relier les trois canaux entre eux, et peut également fermer n'importe quel canal et relier les deux autres canaux. La valve a les caractéristiques de la structure compacte, beaux aspect et bon scellant la représentation.
Pression | Taille | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Application
La valve est principalement utilisée dans l'offre industrielle d'eau en circulation et le drainage, l'approvisionnement et le drainage en eau urbain, les gratte-ciel et les hôtels du débouché à eau sous pression de la pompe, employé pour ravaler l'eau et l'élimination du coup de bélier destructif, garantissent l'exploitation sûre du réseau de tuyau. A conçu pour tenir plein compte des conditions ambiantes, aucune vibration, aucun bruit, bon fonctionnement, s'assure que des hôtels, tranquille résidentiel et a des fonctions d'une puissance-économie.
La force du robinet à tournant sphérique de 3 manières
1. La résistance liquide est basse, et le coefficient de résistance est égal au lengthh de tuyau.
2. La structure est simple, petite dans la taille et lumière dans le poids.
3. Il est compact et fiable, et a de bonnes propriétés de scellement. Il a également été très utilisé dans des systèmes de vide.
4. L'opération est commode, l'ouverture et la fermeture est rapide, et la rotation est 90° de la pleine ouverture à la pleine fermeture, qui est commode pour le contrôle de fond.
5. L'entretien est commode, le robinet à tournant sphérique a une structure simple, et la bague d'étoupage est généralement mobile, et le démontage et le remplacement sont relativement commodes.
6. Si entièrement ouverte ou entièrement fermée, la surface d'étanchéité de la boule et le siège de valve est isolée dans le milieu, et le milieu ne cause pas l'érosion de la surface d'étanchéité de la valve.
7. L'étendue des applications large, de petit à quelques millimètres, jusqu'à quelques mètres, de vide poussé à la haute pression peut être appliquée.
