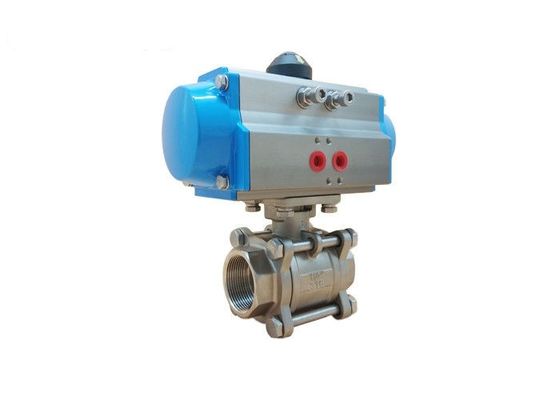

Robinet à tournant sphérique actionné pneumatique de 3PC 1000WOG BSPT

DN15 - DN100 acier inoxydable actionné pneumatique CF8M de robinet à tournant sphérique du fil BSPT

Caractéristiques

Un actionneur pneumatique se compose principalement d'un piston ou d'un diaphragme qui développe la puissance motrice. Il maintient l'air dans la partie supérieure du cylindre, permettant la pression atmosphérique de forcer le diaphragme ou le piston pour déplacer la valve pour refouler ou tourner l'élément de contrôle de valve.

Les valves exigent peu de pression d'actionner et habituellement doubler ou tripler la force d'entrée. Plus la taille du piston est grande, plus la pression de sortie peut être grande. Avoir un plus grand piston peut également être bon si l'alimentation en air est basse, permettant les mêmes forces avec moins d'entrée. Ces pressions sont assez grandes pour écraser des objets dans le tuyau. Sur l'entrée du kPa 100, vous pourriez soulever une petite voiture (vers le haut de 1 000 livres) facilement, et c'est seulement une valve pneumatique de base et petite. Cependant, les forces en résultant exigées de la tige seraient trop grandes et feraient échouer la tige de valve.

Cette pression est transférée à la tige de valve, qui est reliée à la prise de valve (voir la vanne à robinet), la vanne papillon etc. des forces que plus importantes sont exigées dans les canalisations à haute pression ou hautes d'écoulement pour permettre à la valve de surmonter ces forces, et lui permet de déplacer les pièces mobiles de valves pour commander l'intérieur d'écoulement de la matière.

L'entrée de valves est le « signal de commande. » Ceci peut venir d'un grand choix d'appareils de mesure, et chaque pression différente est une différent de point de consigne pour une valve. Un signal standard typique est le kPa 20-100. Par exemple, une valve pourrait commander la pression dans un navire qui a une sortie constante, et un apport divers (varié par le déclencheur et la valve). Un transmetteur de pression surveillera la pression dans le navire et transmettra un signal du kPa 20-100. le kPa 20 signifie qu'il n'y a aucune pression, 100 moyens de kPa là est pression de gamme complète (peut être varié par les points de calibrage d'émetteurs). Pendant que la pression monte dans le navire, la sortie de l'émetteur monte, cette augmentation de pression est envoyée à la valve, qui cause la valve à la course vers le bas, et le début fermant la valve, diminuant l'écoulement dans le navire, réduisant la pression dans le navire en tant que surpression est évacué par l'écoulement de sortie. Ceci s'appelle un processus à action directe.

Avantage

1. Robinet de bille d'acier inoxydable

2. Valeurs élevées d'écoulement

3. Pressions moyennes élevées

4. Longue durée de vie

5. Valve de piston d'OIN 5211

Données techniques
 Numéro d'ordre à simple effet d'actionneur pneumatique.


Accessoires qui peuvent employer avec ce robinet à tournant sphérique
Indicateur "Marche/Arrêt"
Vanne électromagnétique standard de Namur dans toute la norme
Positionneur pneumatique et Électrique-pneumatique de valve
Dépassement manuel de Declutchable
Commutateurs de limite pour l'indication "Marche/Arrêt" au panneau
Filtre + combinaison de régulateur avec l'indicateur de pression


Applications

Les robinets à tournant sphérique pneumatiques sont très utilisés pour l'isolement et le contrôle d'écoulement dans les systèmes pneumatiques de mise en action parce que ces valves pneumatiques sont disponibles dans une gamme des carrosseries et des tailles, matériaux et les estimations et elles de pression conviennent à la plupart des applications s'étendant de l'eau, des gaz, de la vapeur, des pétroles, des produits alimentaires, des produits chimiques, des pharmaceutiques et des poudres. Un robinet à tournant sphérique actionné a une boule interne avec un trou par lui a scellé typiquement avec des sièges de PTFE comprimés contre lui par les extrémités de robinet à tournant sphérique, conduites par un quart de tour par une tige actionnée par le déclencheur d'air. Les robinets à tournant sphérique pneumatiques offrent un paquet actionné robuste, rocailleux et fiable de valve relativement à un coût bas, et offrent des temps de travail rapides, peuvent être actionnés sans interruption, et sont confortables dans des applications de recyclage élevées le cas échéant.

Selection modèle
 Robinet à tournant sphérique pneumatique du fil 3PC
