Détails sur le produit:
|
Valve: | CF8 | Boule: | CF8 |
---|---|---|---|
Matériau du siège: | PTFE | Taille: | 1/2 " ~8" |
Norme: | Norme ANSI | structure: | Plein port |
Surligner: | Robinet à tournant sphérique à flasque de l'acier inoxydable 150LB,Robinet à tournant sphérique à flasque de l'acier inoxydable CF8,Robinet à tournant sphérique à flasque standard de norme ANSI |

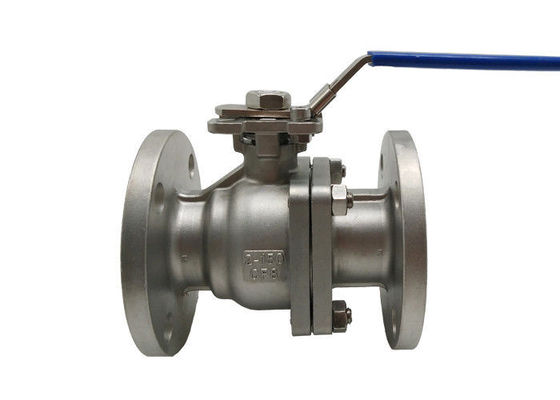

Robinet à tournant sphérique à flasque d'acier inoxydable de la classe 150LB CF8 2 pouces fonctionnant par la poignée
Caractéristiques
norme ANSI 150# de port de 2 morceaux d'acier inoxydable la pleine a bridé des robinets à tournant sphérique sont conçues pour des applications chimiques et industrielles générales. Ces valves de fonte d'investissement offrent le bas couple de fonctionnement avec la poignée de verrou-verrouillage de quart de tour. L'élimination de la poignée tient compte du support facile des actionneurs électriques ou pneumatiques avec le support de fixation ISO5211 direct industriellement compatible. Ceci assure l'alignement d'axe de précision et élimine le besoin de parenthèses et d'accouplements supplémentaires. La conception triple de joint de tige est vivant-chargée et autoréglable, compensant l'usage, la pression, et les fluctuations de la température. Toutes les valves sont examinées par api 598.
Plein port pour l'écoulement sans restriction
Corps, boule et tige de l'acier inoxydable 316
Soufflez la tige de preuve
Les sièges de boule de RTFE prolongent la vie de cycle et réduisent le couple
Conception triple de joint de tige de RTFE/Viton, Live Loaded
Poignée de verrouillage de verrou (Padlockable)
Support de fixation ISO5211 direct prêt de déclencheur
Conception antistatique
Pression | Taille | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
Class150 | 1/2 » | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2 » | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2 » | Plus de caractéristiques, nous contactent librement | |||||||||||||
3" | ||||||||||||||
4" | ||||||||||||||
5" | ||||||||||||||
6" | ||||||||||||||
8" |
Brièvement introduction
La structure du robinet à tournant sphérique de flottement flotte. Sous l'action de la pression moyenne, la boule peut produire d'un certains déplacement et presse contre la surface d'étanchéité à l'extrémité de débouché pour assurer le cachetage de l'extrémité de débouché.
Le robinet à tournant sphérique de flottement a une structure simple et une bonne représentation de cachetage, mais la charge de la boule soumise au milieu de travail est tout transmise à la bague d'étoupage de débouché, ainsi il est nécessaire de considérer si le matériel de bague d'étoupage peut résister à la charge de travail du milieu sphérique. Cette structure est très utilisée dans des robinets à tournant sphérique de pression moyenne et basse.
La force du robinet à tournant sphérique
1. La résistance liquide est petite, et le robinet à tournant sphérique au calibre est presque sans la résistance d'écoulement.
2. Structure simple, de petite taille et léger.
3. Il a deux visages de scellage, et le matériel de surface d'étanchéité du robinet à tournant sphérique est très utilisé dans divers plastiques, et a bon scellant la représentation et peut réaliser le cachetage complet. Il a également été très utilisé dans des systèmes de vide.
Selection modèle
Plein robinet à tournant sphérique gauche du flottement 2PC
Norme | Norme ANSI | Gigaoctet | JIS | DIN |
Pression | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) |
