Détails sur le produit:
|
Matériel de valve: | Acier inoxydable | Connexion: | Bride |
---|---|---|---|
Taille: | DN15~DN200 | Opération: | Poignée |
Pression: | PN16 | Milieu: | Gaz de pétrole de l'eau |
Surligner: | Plein robinet à tournant sphérique gauche d'extrémité de bride,Robinet à tournant sphérique d'extrémité de la bride PN16,Robinet à tournant sphérique d'extrémité de bride de la connexion JB/T79 |

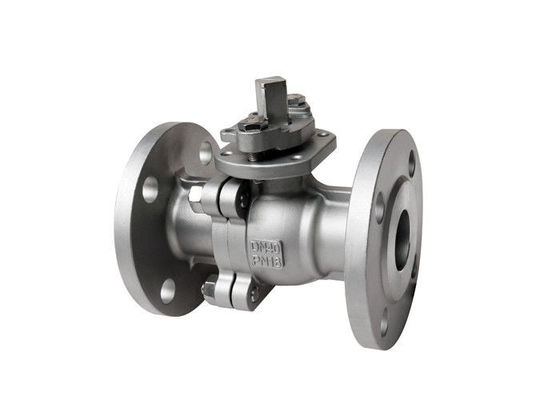

La poignée a actionné le plein robinet à tournant sphérique à flasque gauche que la double bride finit la norme de gigaoctet
Caractéristiques
Caractéristiques de valve
Conception fendue de corps avec les extrémités à flasque pour l'installation rapide, l'entretien intégré et la reconstruction. La construction solide de boule fournit l'intégrité structurelle et réduit au minimum la turbulence d'écoulement.
Le corps se joignent est conçu pour empêcher la compression excessive des internals de valve, ayant pour résultat le couple de fonctionnement cohérent et bas.
Le support de fixation était conforme à OIN 5211 pour la facilité et l'interchangeabilité de la mise en action
tige Fond-chargée de preuve d'éruption.
Corps et chapeau de fonte d'investissement sur le ″ des tailles 1/2 au ″ 2. Corps et chapeau de fonte de sable sur des tailles 2-1/2 « au ″ 10.
La conception de base était conforme à ASME/ANSI B16.34 et à en 12516-1
Les extrémités à flasque étaient conformes à ASME/ANSI B16.5
Les dimensions face à face étaient conformes à ASME/ANSI B16.10
Examiné selon api 598 et norme ANSI B 16,34
Classe de grandeur :
- DN15~DN200
Estimation de pression :
- GIGAOCTET PN16 PN25 PN40
Température ambiante :
- -20°C~185°C
Le robinet à tournant sphérique et la soupape à vanne sont le même type de valve. La différence est que la partie opening&closing est une boule, et la boule tourne autour du corps de valve pour réaliser les opens&closes de valve. Le robinet à tournant sphérique est principalement utilisé dans la canalisation pour couper, distribuer et changer le sens d'écoulement du milieu. Le robinet à tournant sphérique de bride GB/T21465-2008 standard « terminologie de valve » est défini aussi : s'ouvrir et le membre fermant (sphère) est conduit par la tige de valve et tourne autour de l'axe de la tige de valve.
Unité : millimètre | |||||||
Pression | Taille | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Application
Le robinet à tournant sphérique est principalement utilisé dans la canalisation pour couper, distribuer et changer le sens d'écoulement du milieu.
Force de robinet à tournant sphérique
1. Représentation antistatique : un ressort est arrangé entre la boule, la tige de valve et le corps de valve, et l'électricité statique produite par le processus de changement peut être dérivée.
2. Puisque le matériel tel que le polytétrafluoroéthylène a la bonne propriété auto-lubrifiante et la perte de frottement avec le corps sphérique est petite, la durée de vie du robinet à tournant sphérique pneumatique est longue.
3. La résistance liquide est basse, et le robinet à tournant sphérique pneumatique est celui avec la plus petite résistance liquide dans toutes sortes de valve.
4. Le joint de tige de valve est fiable. Puisque la tige de valve effectue seulement le même mouvement que le mouvement de levage, le joint d'étanchéité de la tige de valve n'est pas facile à être endommagé, et les augmentations de capacité de scellage comme pression des augmentations moyennes.
Selection modèle
Plein robinet à tournant sphérique gauche du flottement 2PC
Norme | Norme ANSI | Gigaoctet | JIS | DIN |
Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) |
