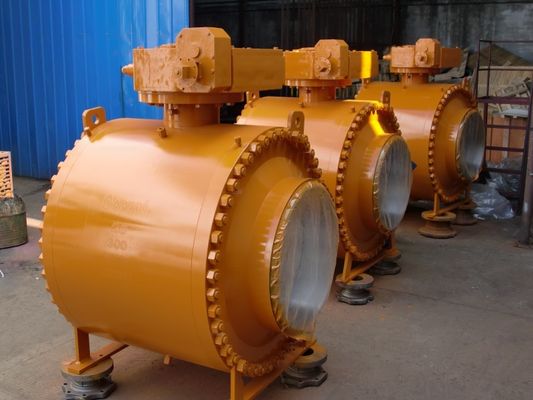

BW finit le robinet à tournant sphérique monté par tourillon de PTFE Seat 300LB

Double bloc et extrémités de soutirage de l'entrée 300LB BW de côté de robinet à tournant sphérique

Nous pouvons aux robinets à tournant sphérique de tourillon d'entrée de côté de l'offre conçus pour se conformer à la norme de valve d'api 6D pour répondre aux exigences d'applications de valve du terrestre et le pétrole marin et le gaz, le raffinage du pétrole et le traitement, et les industries pétrochimiques.

Des valves latérales d'entrée sont conçues en tant que les valves de service, capables robustes et graves de résister à l'opération à haute pression (norme ANSI #2500) et pour fournir zéro cohérent et fiable coupée. Ces valves sont les idéales pour des demandes d'arrêt de secours de service d'hydrocarbure.

CONCEPTION ET CARACTÉRISTIQUES

Norme de conception : Spécifications d'api 6D pour des valves de canalisation (boule)

Tailles standard : DN25 à DN 600, 1" à 24", plein et à passage réduit (de plus grandes tailles sur demande)

Estimation de pression : Thro de la norme ANSI 150 à la pleine estimation de la norme ANSI 2500

Température ambiante : -196°C à +500°

Normes de Firesafe : Spécifications d'api 6FA pour l'essai de feu des valves

Essai de fuite de Seat : Classe d'OIN 5208, ou d'ANSI/FCI 70-2 V et VI, ou autres normes d'essai internationales.

Connexion de bride : À flasque à ASME B16.5 (1" à 24") ou soudé bout à bout à ASME B16.25

Joints mécaniques : Conceptions et matériaux de joint pour répondre à des caractéristiques de client (dépendantes de l'application)

Bride supérieure : OIN 5211

Opération : Opération avec la boîte de vitesse ou automatique manuelle utilisant un déclencheur.

Matériaux de construction : acier au carbone, acier inoxydable, duplex et acier inoxydable duplex superbe, Inconel, Monel, Hastelloy, Incoloy et la plupart de disponible dans le commerce forgés/matériaux de barre.

Dispositif d'injection de graisse

Pour DN150 (NPS 6) et plus grands la tige et le siège de valve sont donnés en dispositif de scellage d'injection de graisse, pour DN125 et plus petit, nous pouvons fournir le dispositif de scellage d'injection de graisse selon les besoins des clients. Quand le joint circulaire est endommagé accidentellement, par le mastic injecté a scellé pour empêcher les médias par les fuites d'anneau et de tige de siège de valve.

Conception sûre du feu

Les robinets à tournant sphérique assure le passage de 100% de l'essai sûr du feu. Comme le robinet à tournant sphérique applique la conception scellée par deux par l'intermédiaire des joints de joint circulaire et de la garniture enroulée par spirale de graphite en métal. Quand la valve est sur le feu, des matériaux non métalliques tels que des joints de siège de PTFE, des garnitures, des joints de joint circulaire, etc. en caoutchouc seront endommagés, en attendant la couche externe de la garniture enroulée par spirale de graphite en métal fournit un joint secondaire. Quand le siège mou est brûlé, le siège en métal formera automatiquement un joint en métal avec la boule sous recommander du ressort qui commandera effectivement la fuite interne et la fuite externe. La conception de valve s'accorde entièrement avec api 607, api 6FA, BS 6755, JB/T 6899 et d'autres normes,

Options de scellage

Siège mou : Joint métal sur métal de joint circulaire

Cachetage fiable de structure simple applicable au bas couple de scellage fiable particulaire rencontrer la haute des clients

coût bas large d'application. conditions de médias scellant la fiabilité et les basses conditions de couple

DOUBLES BLOC ET PURGE (DBB)

Quand la boule est en position de fermeture, chaque siège isole le milieu de processus indépendamment en même temps entre le courant haut/bas et cavité du corps, il laisse saigner la pression emprisonnée de cavité (DBB) par le clapet de drain et de mise à l'air libre. Le double bloc et la fonction de soutirage permettent pour rincer la valve sous pression et pour vérifier que le siège scellent correctement.

DOUBLES ISOLEMENT ET PURGE (PÊCHEZ À LA LIGNE FLOTTANTE)

Le double siège d'effet de piston, la pression moyenne, en amont et en aval aussi bien que dans la cavité du corps, crée une poussée résultante qui pousse l'anneau de siège contre la boule, valve avec de doubles anneaux de siège d'effet de piston exigent d'une décompression de cavité de réduire l'habillage de la pression finie dans la cavité du corps.

Matériel principal

Données de conception

Norme de conception : Api 6D, DIN3357-1, EN12516-1

Norme face à face : API6D, ASME B16.10, DIN3202

Norme se reliante : ASME B 16,5, ASME B16.47, DIN 2543/4, ASME B 16,25

Essai et inspecter la norme : Api 6D, API 598

La température fonctionnante : -196℃~610℃

Type de connexion : RF, RTJ, FF, BW.BSPT, TNP

Environnement aigre : LA NACE MR0175

Caractéristique de conception

1 : Au calibre ou à passage réduit
2 : Constitution en deux parties ou en trois pièces
3 : Double bloc et purge, double isolement et purge (DIB-1&DIB-2)
4 : Conception sûre du feu (api 607)
5 : système à l'épreuve des éruptions
6 : Conception antistatique
7 : Soulagement de cavité d'individu
8 : Essai d'émission fugitive (facultatif)

La boule est fixée par le tourillon et la tige pour la taille 4" &smaller.      Soutien de plat de tourillon de la taille 6" et plus grand
