DN50 actionné pneumatique DN65 DN80 a fileté le robinet à tournant sphérique

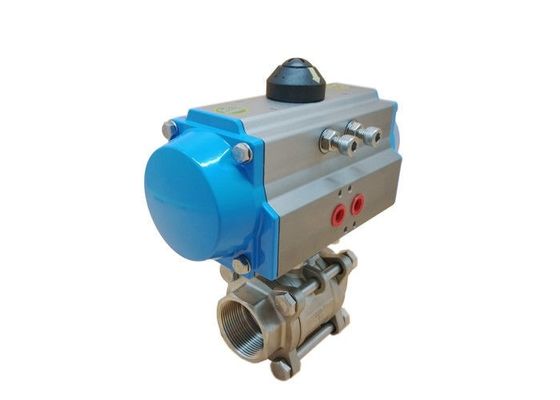

Robinet à tournant sphérique actionné pneumatique d'acier inoxydable valve filetée 3 par morceaux DN50 DN65 DN80

Actionneurs pneumatiques
Les actionneurs pneumatiques emploient la pression d'air comprimé de produire du couple exigé pour tourner une valve. La plupart des actionneurs pneumatiques de quart de tour ont un piston et un mécanisme de vitesse de support-et-pignon pour produire du couple. Un orifice d'entrée sur le déclencheur présente l'air comprimé dans le déclencheur. L'air comprimé déplace le piston linéairement, qui est fixé au support. Le support est relié au pignon par des vitesses, donc, convertissant le mouvement linéaire en de rotation. Le pignon transfère simultanément ce mouvement à la tige de valve, qui car discuté tournera la boule de la valve non plus pour l'ouvrir ou fermer.

Caractéristiques

• Actionneur pneumatique de quart de tour rotatoire de conception de support et de pignon
• Double version temporaire ou de ressort de retour
• Interfaces d'ISO5211, de DIN3337 et de Namur pour le support facile à la valve, boîte de commutateur de limite et positionneur
• Approprié à l'application d'intérieur et extérieure
• Sortie de couple de 3Nm à 13,024Nm (version du DA) et à 4Nm à 6,584Nm (version de SR)
• Logement d'alliage d'aluminium avec le pignon nickelé
• Angle 90° de voyage avec l'ajustement d'arrêt de voyage du ± 5℃
• Pression de fonctionnement 2 de la barre de barre jusqu'à 8 à la température de -20℃ à +80℃

Avantage

1. Dimension compacte et construction légère

2. Représentation fiable et durable

3. De bâti « croisé » de norme « dans la valve de ligne » ou aux configurations de déclencheur

4. La conception de Ressort-retour adapte à l'alimentation en air aussi bas que 50 livres par pouce carré

5. Équilibre externe d'acier inoxydable et norme de joints circulaires de FKM

6. L'accouplement direct de tige de valve à l'axe de déclencheur réduit au minimum le contrecoup

7. Norme de priorité manuelle

Données techniques
 Double numéro d'ordre temporaire d'actionneur pneumatique.

Accessoires qui peuvent employer avec ce robinet à tournant sphérique
Indicateur "Marche/Arrêt"
Vanne électromagnétique standard de Namur dans toute la norme
Positionneur pneumatique et Électrique-pneumatique de valve
Dépassement manuel de Declutchable
Commutateurs de limite pour l'indication "Marche/Arrêt" au panneau
Filtre + combinaison de régulateur avec l'indicateur de pression

Selection modèle
 Robinet à tournant sphérique pneumatique du fil 3PC
