Détails sur le produit:
|
Matériel de valve: | Matériel de valve | Pression: | PN16 |
---|---|---|---|
Opération: | Poignée | Norme: | DIN |
Connexion: | Gaufrette | Puissance: | Manuel, pneumatique/électrique |
Surligner: | Robinet à tournant sphérique PN16 à flasque par gaufrette,Le DIN a bridé robinet à tournant sphérique d'extrémité,PN16 a bridé robinet à tournant sphérique d'extrémité |
la gaufrette de la poignée 1pc a bridé pression normale de robinet à tournant sphérique du robinet à tournant sphérique PTFE PPL Seat Italie

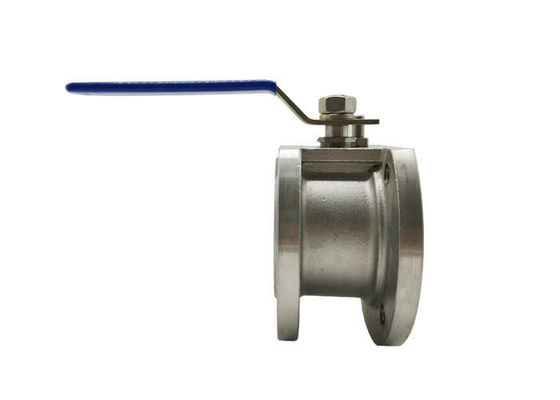

ROBINET À TOURNANT SPHÉRIQUE DE GAUFRETTE
des robinets à tournant sphérique de gaufrette sont idéalement adaptés aux applications où l'espace est à une prime de fournir plus tous les avantages de robinet à tournant sphérique à flasque tout en réduisant le coût et le poids. La valve peut être installée entre les brides avec l'aide des boulons.
Notre robinet à tournant sphérique de gaufrette est normalement conception en un seul morceau et type de boule de flottement, et est disponible dans la fonte et la construction forgée dans les tailles s'étendant de DN15 à DN 100, dans #150 à l'estimation de la pression #900.
Caractéristiques générales
Robinet à tournant sphérique de l'Italie
Normes applicables :
- Conception et fabrication : GIGAOCTET/T12237/1989
- Connexion : JB/T79
- Essai ignifuge : GIGAOCTET/T13927 - 1992
Classe de grandeur :
- DN15 | DN200
Pression nominale :
- Contruction 1,6 | MPA 4,0
Limite de la température :
- °C 20 | °C 350
Le type robinets de gaufrette à tournant sphérique (ou a appelé la « Italie » type mince superbe robinets à tournant sphérique) sont employés dans l'équipement de canalisation en état de PN1.0~2.5MPa, travaillant la température de 29~180℃ (la bague d'étoupage est RPTFE) ou 29~180℃ (la bague d'étoupage est polyphénylène de PPL), pour réaliser pour découper ou pour relier le milieu dans la canalisation. Le milieu applicable, tel que l'eau, vapeur, pétrole, acide nitrique, acide acétique, carbamide, ou milieu d'oxidizability peut être appliqué sujet au matériel de valve de différence a adopté.
Unité : millimètre | |||||
Pression | Taille | L | D | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 | |
50 | 72 | 160 | 125 | 100 | |
65 | 95 | 180 | 140 | 120 | |
80 | 118 | 195 | 160 | 135 | |
100 | 140 | 215 | 180 | 155 | |
125 | 195 | 245 | 210 | 185 | |
150 | 225 | 280 | 240 | 210 | |
200 | 275 | 335 | 295 | 265 |
Application
Le robinet à tournant sphérique de gaufrette peut être très utilisé en pétrole, produit chimique, métallurgie, centrale, industrie légère et autres champs automatiquement pour ajuster ou découper le pétrole, l'eau, le gaz et la pulpe ou le fluide fibreux.
Force
1. Soufflez la conception de tige de preuve
2. Pleine conception gauche
3. Support de fixation ISO5211 direct
4. Norme de bride : Gigaoctet
5. Divers matériaux de scellage et options d'acier au carbone
6. Structure de robinet à tournant sphérique de gaufrette simple, de petite taille, léger.
Selection modèle
Robinet à tournant sphérique de gaufrette
Modèle No | Pression d'utilisation /Mpa |
La température applicable /℃ |
Milieu applicable |
Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2,5 | Nitrose | |
Q71F-16Ti | 1,6 | Milieu corrosif de oxydation | |
Q71F-25Ti | 2,5 | Milieu corrosif de oxydation |
