Détails sur le produit:
|
Matériel de corps: | SS304 SS316 | Matériel de boule: | CF8, CF8M |
---|---|---|---|
Matériau du siège: | PTFE | Norme: | GIGAOCTET, NORME ANSI, JIS, DIN |
Taille: | DN15 | DN200 | Pression: | 10K 20K |
Surligner: | Robinet à tournant sphérique d'extrémité de la bride SS316,robinet à tournant sphérique d'extrémité de la bride 20K,Robinet à tournant sphérique standard d'extrémité de bride DIN |

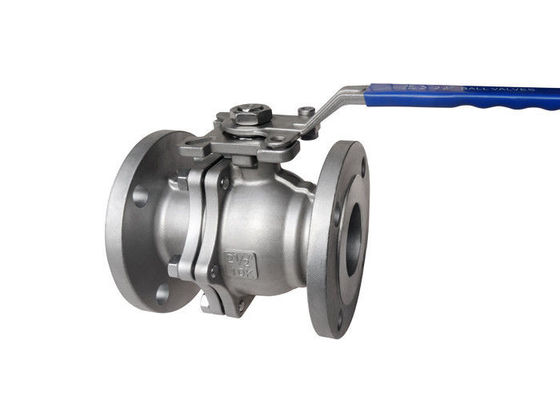

Support de fixation direct du robinet de bille d'acier de fonte de JIS 20K 2PC ISO5211 pour le moteur
Caractéristiques
Robinet à tournant sphérique
Normes applicables :
- Conception et fabrication : ASME B16. 34, API608
- Connexion : JIS B2212 | B213
- Essai et inspection : JIS B2003, API6D
- Dimension face à face : JIS B2002
Classe de grandeur :
- DN15 | DN200
Estimation de pression :
- JIS 10K 20K
Température ambiante :
- - °C 20 | °C 185
L'ouverture de robinet à tournant sphérique et la partie se fermante (boule) est conduite par la tige de valve et tourne autour de l'axe de la tige de valve. Elle est principalement employée pour découper ou allumer le milieu dans la canalisation, et peut également être employée pour le règlement et le contrôle liquides. Le modèle d'utilité a les avantages de la structure compacte, du cachetage fiable, de la structure simple et de l'entretien commode, et la surface d'étanchéité et la surface sphérique sont souvent dans un état fermé, qui n'est pas facilement érodé par le milieu, et sont faciles à utiliser et maintenir.
Pression | Taille | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Contactez-nous librement | |||||||||||||||||
80 | ||||||||||||||||||
100 | ||||||||||||||||||
125 | ||||||||||||||||||
150 | ||||||||||||||||||
200 |
Application
Approprié aux médias de travail généraux tels que l'eau, le dissolvant, l'acide et le gaz naturel, mais également approprié au milieu avec les conditions de travail dures, telles que l'oxygène, le peroxyde d'hydrogène, le méthane et l'éthylène, qui sont très utilisées dans diverses industries.
Force
1. La résistance liquide est petite : la section transversale du tuyau de communication entre la sphère et le corps de valve est égale, et le passage sphérique est relié par un arc circulaire, et les passages moyens par la sphère, et la résistance liquide est petite.
2. bonne représentation de scellage : Le siège de valve adopte le matériel de PTFE avec certaine déformation élastique et le de haute résistance, qui réalise bon scellant la représentation et assure la stabilité de la valve.
3. longue durée de vie : le noyau de valve et la lumière voyant le matériel de cou sont faits d'acier inoxydable austénitique, et le matériel de siège de valve est fait de PTFE, qui peut réaliser la bonne résistance à la corrosion et prolonger la durée de vie de la valve.
Selection modèle
Plein robinet à tournant sphérique gauche du flottement 2PC
Norme | Norme ANSI | Gigaoctet | JIS | DIN |
Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) |
