Détails sur le produit:
|
Taille: | NPS 2" à 60" | Pression: | 150LB à 2500LB |
---|---|---|---|
Température ambiante: | Bas temperatue de -196℃~610℃, température normale et haute température | Matériel de corps et d'équilibre: | Acier de fonte, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A35 |
Matériau du siège: | PTFE, RPTFE, DEVLON, Molon, COUP D'OEIL, métal Seat | Cachetage de corps et de tige: | Joint circulaire (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), emballage en spirale de garniture de |
Surligner: | robinet à tournant sphérique monté par tourillon latéral d'entrée,Robinet à tournant sphérique monté par tourillon d'api 607,Robinet à tournant sphérique de tourillon avec le déclencheur électrique |

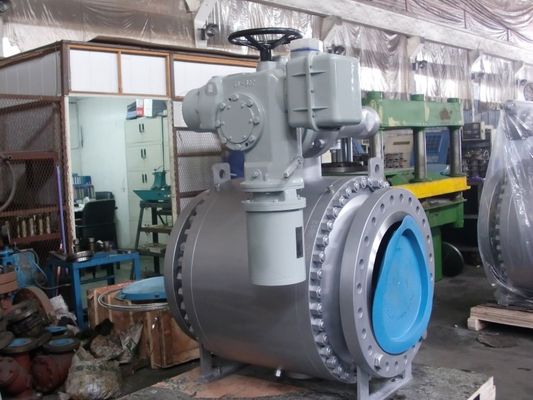

Type latéral de tourillon de robinet à tournant sphérique d'entrée avec le déclencheur électrique
Type de robinet à tournant sphérique | Conception et fabrication | Face à face/de bout en bout | Dimensions de bride | Estimation de la température de pression | Inspection et essai |
Dédoublez le robinet à tournant sphérique de bride | BS5351 | NORME ANSI B16.10 | NORME ANSI B16.5 | NORME ANSI B16.34 | API6D |
Robinet à tournant sphérique fixe de bride | API6D/API608 | API6D | NORME ANSI B16.47 | NORME ANSI B16.34 | API598 |
Matériel principal
Matériel de corps | Matériel d'équilibre | Matériel de joint | Garniture/emballage |
WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. | SS410, SS420, SS304, SS316, ETC. | PTFE, RPTFE, COUP D'OEIL, PPL, ETC. | GRAPHITE. PTFE, PPL. Etc. |
Applications critiques
Tête de puits ; Plans d'écoulement
Valves de canalisation
Canalisation verticale-ESDV
Gaz au-dessus des valves de pétrole (gouvernements)
Soupapes d'échappement (BDV)
Valves d'arrêt (SDV)
Isolement de piège de grattoir
Valves de processus
SSIV
ROV
HIPPS
Sous-marin
Cryogénique (GNL, regas)
Basse température
Tapement chaud
S'avancer
Piège de grattoir
Soupapes à trois voies
Soupapes de dosage
Se fermer rapide (< 1="" sec="">
boue de sable d'huile
Haute température
Valves enterrées/souterraines
Données de conception
Norme de conception : Api 6D, DIN3357-1, EN12516-1
Norme face à face : API6D, ASME B16.10, DIN3202
Norme se reliante : ASME B 16,5, ASME B16.47, DIN 2543/4, ASME B 16,25
Essai et inspecter la norme : Api 6D, API 598
La température fonctionnante : -196℃~610℃
Type de connexion : RF, RTJ, FF, BW.BSPT, TNP
Environnement aigre : LA NACE MR0175
DOUBLES BLOC ET PURGE (DBB)
Quand la boule est en position de fermeture, chaque siège isole le milieu de processus indépendamment en même temps entre le courant haut/bas et cavité du corps, il laisse saigner la pression emprisonnée de cavité (DBB) par le clapet de drain et de mise à l'air libre. Le double bloc et la fonction de soutirage permettent pour rincer la valve sous pression et pour vérifier que le siège scellent correctement.
DOUBLES ISOLEMENT ET PURGE (PÊCHEZ À LA LIGNE FLOTTANTE)
Le double siège d'effet de piston, la pression moyenne, en amont et en aval aussi bien que dans la cavité du corps, crée une poussée résultante qui pousse l'anneau de siège contre la boule, valve avec de doubles anneaux de siège d'effet de piston exigent d'une décompression de cavité de réduire l'habillage de la pression finie dans la cavité du corps.
Dispositif antistatique :
Le ressort plus le type dispositif antistatique de graphite sont appliqués entre la boule, la tige, la bride de glande et le corps pour garder la continuité électrique entre tous les composants métalliques. Et assurez la résistance inférieure à la condition de service la plus grave.
Tige de preuve d'éruption :
La tige est faite séparément de la boule avec l'épaule ronde de type t intégrale, maintenue par doux. (d'autres conceptions sont disponibles sur demande)
Dispositif d'injection de graisse
Pour DN150 (NPS 6) et plus grands la tige et le siège de valve sont donnés en dispositif de scellage d'injection de graisse, pour DN125 et plus petit, nous pouvons fournir le dispositif de scellage d'injection de graisse selon les besoins des clients. Quand le joint circulaire est endommagé accidentellement, par le mastic injecté a scellé pour empêcher les médias par les fuites d'anneau et de tige de siège de valve.
La boule est fixée par le tourillon et la tige pour la taille 4" &smaller. Soutien de plat de tourillon de la taille 6" et plus grand
Options de scellage
Siège mou : Joint métal sur métal de joint circulaire
Cachetage fiable de structure simple applicable au bas couple de scellage fiable particulaire rencontrer la haute des clients
coût bas large d'application. conditions de médias scellant la fiabilité et les basses conditions de couple
