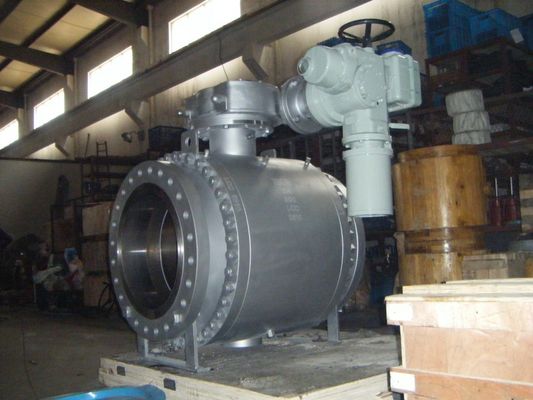

16 pouces 600LB type robinet de tourillon d'entrée de côté de trois morceaux à tournant sphérique

Robinets à tournant sphérique montés par tourillon

Matériel principal

Caractéristique de conception

1 : Au calibre ou à passage réduit
2 : Constitution en deux parties ou en trois pièces
3 : Double bloc et purge, double isolement et purge (DIB-1&DIB-2)
4 : Conception sûre du feu (api 607)
5 : système à l'épreuve des éruptions
6 : Conception antistatique
7 : Soulagement de cavité d'individu
8 : Essai d'émission fugitive (facultatif)

Données de conception

Norme de conception : Api 6D, DIN3357-1, EN12516-1

Norme face à face : API6D, ASME B16.10, DIN3202

Norme se reliante : ASME B 16,5, ASME B16.47, DIN 2543/4, ASME B 16,25

Essai et inspecter la norme : Api 6D, API 598

La température fonctionnante : -196℃~610℃

Type de connexion : RF, RTJ, FF, BW.BSPT, TNP

Environnement aigre : LA NACE MR0175

Conception sûre du feu

Les robinets à tournant sphérique assure le passage de 100% de l'essai sûr du feu. Comme le robinet à tournant sphérique applique la conception scellée par deux par l'intermédiaire des joints de joint circulaire et de la garniture enroulée par spirale de graphite en métal. Quand la valve est sur le feu, des matériaux non métalliques tels que des joints de siège de PTFE, des garnitures, des joints de joint circulaire, etc. en caoutchouc seront endommagés, en attendant la couche externe de la garniture enroulée par spirale de graphite en métal fournit un joint secondaire. Quand le siège mou est brûlé, le siège en métal formera automatiquement un joint en métal avec la boule sous recommander du ressort qui commandera effectivement la fuite interne et la fuite externe. La conception de valve s'accorde entièrement avec api 607, api 6FA, BS 6755, JB/T 6899 et d'autres normes,

DOUBLES BLOC ET PURGE (DBB)

Quand la boule est en position de fermeture, chaque siège isole le milieu de processus indépendamment en même temps entre le courant haut/bas et cavité du corps, il laisse saigner la pression emprisonnée de cavité (DBB) par le clapet de drain et de mise à l'air libre. Le double bloc et la fonction de soutirage permettent pour rincer la valve sous pression et pour vérifier que le siège scellent correctement.

DOUBLES ISOLEMENT ET PURGE (PÊCHEZ À LA LIGNE FLOTTANTE)

Le double siège d'effet de piston, la pression moyenne, en amont et en aval aussi bien que dans la cavité du corps, crée une poussée résultante qui pousse l'anneau de siège contre la boule, valve avec de doubles anneaux de siège d'effet de piston exigent d'une décompression de cavité de réduire l'habillage de la pression finie dans la cavité du corps.

Options de scellage

Siège mou : Joint métal sur métal de joint circulaire

Cachetage fiable de structure simple applicable au bas couple de scellage fiable particulaire rencontrer la haute des clients

coût bas large d'application. conditions de médias scellant la fiabilité et les basses conditions de couple

La boule est fixée par le tourillon et la tige pour la taille 4" &smaller. Soutien de plat de tourillon de la taille 6" et plus grand
