Détails sur le produit:
|
Matériel de corps: | CF8 | Matériau du siège: | PTFE |
---|---|---|---|
Puissance: | Déclencheur de retour de ressort | Connexion: | Double bride |
Taille de valve: | 1/2 " ~8" | Milieu: | Gaz de pétrole de l'eau |
Surligner: | Robinet à tournant sphérique actionné pneumatique de double bride,Robinet à tournant sphérique DIN3337 actionné pneumatique,Robinet à tournant sphérique DIN3337 pneumatique |

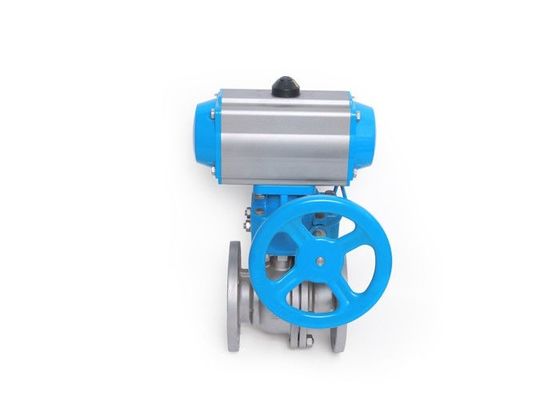

La bride de rf jaillit le robinet à tournant sphérique actionné pneumatique 12pcs avec le dépassement manuel
Caractéristiques :
Le ★ nos robinets à tournant sphérique d'une manière pneumatique exécutés sont faits de matières premières de haute qualité avec la haute précision, résistance à l'usure, course de retour pauvre, sûr et fiable.
Le robinet à tournant sphérique pneumatique à double effet en trois pièces de ★ est utilisé pour commander le commutateur de la valve pour commander l'écoulement du matériel dans la canalisation.
★ il est fait d'acier inoxydable 304 et est donc plus durable. Taille 2" de port pour l'écoulement de lissoir donc.
★ approprié aux systèmes de tuyau d'acier inoxydables, les lignes de production pures pour la nourriture, la boisson, la médecine et les produits chimiques aussi bien que la protection de l'environnement industrielle, le traitement de l'eau, les gratte-ciel, etc.
Caractéristiques
Avantage
1. Dimension compacte et construction légère
2. Représentation fiable et durable
3. De bâti « croisé » de norme « dans la valve de ligne » ou aux configurations de déclencheur
4. La conception de Ressort-retour adapte à l'alimentation en air aussi bas que 50 livres par pouce carré
5. Équilibre externe d'acier inoxydable et norme de joints circulaires de FKM
6. L'accouplement direct de tige de valve à l'axe de déclencheur réduit au minimum le contrecoup
7. Norme de priorité manuelle
Données techniques
Numéro d'ordre à simple effet d'actionneur pneumatique.
Modèle No | Couple (6Bar) | |
Ouvrez-vous | Fin | |
ACTE 050S | 13.2Nm | 6.7Nm |
ACTE 063S | 24.1Nm | 11.1Nm |
ACTE 075S | 47.7Nm | 22.1Nm |
ACTE 090S | 73.1Nm | 36.7Nm |
ACTE 100S | 109Nm | 50.7Nm |
ACTE 115S | 176Nm | 82Nm |
ACTE 125S | 227Nm | 105Nm |
ACTE 145S | 357Nm | 165Nm |
ACTE 160S | 456Nm | 224Nm |
ACTE 190S | 871Nm | 379Nm |
ACTE 210S | 1000Nm | 521Nm |
ACTE 240S | 1423Nm | 721Nm |
ACTE 270S | 2345Nm | 1060Nm |
ACTE 300S | 2956Nm | 1460Nm |
ACTE 350S | 4247Nm | 2346Nm |
ACTE 400S | 6559Nm | 2624Nm |
Paramètre de robinet à tournant sphérique (DN15~DN200)
PN (MPA) | DN | L | φE | φB | φC | T | f | N-φh | H |
1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Accessoires qui peuvent employer avec ce robinet à tournant sphérique
Indicateur "Marche/Arrêt"
Vanne électromagnétique standard de Namur dans toute la norme
Positionneur pneumatique et Électrique-pneumatique de valve
Dépassement manuel de Declutchable
Commutateurs de limite pour l'indication "Marche/Arrêt" au panneau
Filtre + combinaison de régulateur avec l'indicateur de pression
Plus de sélection
Norme | Norme ANSI | Gigaoctet | JIS | DIN |
Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Valve Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Déclencheur | 1) (Retour de ressort) 2) action à simple effet de double | |||
Accessoires | 1) Filtre de la vanne électromagnétique du commutateur de limite 2) 3) 4)Positionneur |
