Détails sur le produit:
|
Taille: | NPS 2" à 60" | Pression: | 150LB à 2500LB |
---|---|---|---|
Température ambiante: | Bas temperatue de -196℃~300℃, température normale et haute température | Matériel de corps et d'équilibre: | Acier de fonte, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A35 |
Matériau du siège: | PTFE, RPTFE, DEVLON, Molon, COUP D'OEIL, métal Seat | Cachetage de corps et de tige: | Joint circulaire (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), emballage en spirale de garniture de |
Surligner: | Double robinet à tournant sphérique monté d'isolement par tourillon,Robinet à tournant sphérique monté par tourillon sûr du feu,robinet à tournant sphérique latéral de l'entrée pn160 |

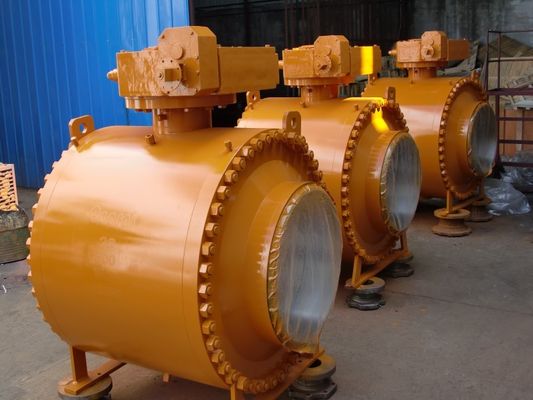

Double isolement et entrée de soutirage de côté de robinet à tournant sphérique
Caractéristiques :
1. Type moulé avec le corps Deisgn de fente de 2 PCs ou type forgé avec la conception de corps de 3 PCS,
Matériel moulé : WCB, CF8, CF8M, CF8C, acier inoxydable duplex, etc.
Matériel forgé : A105, F304, F316, F317, F347, F11, F51, F59, ETC.
D'autres matériaux disponibles sur demande, disponibles dans le divers équilibre et poser (résilient et métal) des matériaux pour adapter à différents états de service.
2. Opération disponible :
Poignée normale ou poignée verrouillable actionnée,
Commandé par engrenage,
Pneuamtic a fonctionné,
Fonctionnée ou hydraulique électrique actionné.
2. Estimation disponible de pression :
CL150, CL300, CL600, CL900, CL1500, CL2500
3. Classes de grandeur disponibles : 1/2 » - 18"
4. Normes d'application
Norme de conception : Api 6D
Dimension de bride à la norme ANSI B16.5
Dimension face à face à la norme ANSI B16.10
Pré-temp. Estimation de robinet à tournant sphérique à ASME B16.34
Épaisseur de paroi à ASME B16.34
Coffre-fort du feu de conception de robinet à tournant sphérique à api 6FA/API 607
Inspectez et examinez : Api 6D/API598
Inscription de valve de robinet à tournant sphérique : MSS- SP-25
À MR-01-75 sur demande
Description
Trois morceaux de corps. La valve est conçue selon les conditions d'api 6D pour le service de canalisation. Conception antistatique et anti de tige d'éruption. La conception de Seat donne le tighness parfait et est disponible en tant qu'auto-soulagement du type ou du double type d'effet de piston. La conception réduit au minimum le frottement menant au bas couple de fonctionnement. Disponible en tant que le double bloc et exécution de soutirage, qui tient compte de la ventilation et de l'écoulement du fluide de ling de la cavité du corps. Plein et à passage réduit disponibles. Firesafe de robinets à tournant sphérique examiné selon en 12266-2 des BS, api 6FA et api 607. Les déclencheurs électriques, pneumatiques et hydravlic sont disponibles sur l'exigence de client.
Introduction générale
Le tourillon a monté des robinets à tournant sphérique sont conçus selon api 6D pour la classe 150, 300, 600, 900, 1500 des classes ASME, et le corps de la fente 2500.Tow-piece a moulé en acier et la conception en acier forgée en trois pièces d'entrée de côté a boulonné des connexions entre le corps et la fermeture, tourillon a boulonné la connexion, le corps que l'épaisseur sont conforme à la norme ANSI anneau de B16.34.Seat flotte le type, à ressort pour assurer le contact avec la boule afin de fournir un joint serré efficace même à la basse différence de pression entre la cavité et la fermeture en aval. La conception standard est doucement posée. Les différents matériaux d'un siège mous sont disponibles basés sur la condition de travail de client. Disponible entièrement et. les vérins électriques, pneumatiques et hydrauliques à passage réduit sont disponibles basés sur le besoin des clients. Construction commune de corps
Trois morceaux joint de viton de conception d'entrée d'extrémité de corps, d'anneau de graphite ou de joint circulaire (ou demande) assurer l'intégrité absolue de joint. Les conceptions boulonnées de corps incluent un métal de recouvrement de tolérance serrée adapté entre le corps et l'adaptateur pour réduire au minimum n'importe quelle possibilité de mouvement due à l'effort de canalisation. La blessure en spirale à hautes températures le grafoil d'acier inoxydable qu'a rempli garniture est employée pour le joint absolu.
Le corps et les adaptateurs sont dimensionnés pour que le contact en métal assure l'écrasement correct de garniture.
Type de robinet à tournant sphérique | Conception et fabrication | Face à face/de bout en bout | Dimensions de bride | Estimation de la température de pression | Inspection et essai |
Dédoublez le robinet à tournant sphérique de bride | BS5351 | NORME ANSI B16.10 | NORME ANSI B16.5 | NORME ANSI B16.34 | API6D |
Robinet à tournant sphérique fixe de bride | API6D/API608 | API6D | NORME ANSI B16.47 | NORME ANSI B16.34 | API598 |
Matériel principal
Matériel de corps | Matériel d'équilibre | Matériel de joint | Garniture/emballage |
WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. | SS410, SS420, SS304, SS316, ETC. | PTFE, RPTFE, COUP D'OEIL, PPL, ETC. | GRAPHITE. PTFE, PPL. Etc. |
Conception sûre du feu
Les robinets à tournant sphérique assure le passage de 100% de l'essai sûr du feu. Comme le robinet à tournant sphérique applique la conception scellée par deux par l'intermédiaire des joints de joint circulaire et de la garniture enroulée par spirale de graphite en métal. Quand la valve est sur le feu, des matériaux non métalliques tels que des joints de siège de PTFE, des garnitures, des joints de joint circulaire, etc. en caoutchouc seront endommagés, en attendant la couche externe de la garniture enroulée par spirale de graphite en métal fournit un joint secondaire. Quand le siège mou est brûlé, le siège en métal formera automatiquement un joint en métal avec la boule sous recommander du ressort qui commandera effectivement la fuite interne et la fuite externe. La conception de valve s'accorde entièrement avec api 607, api 6FA, BS 6755, JB/T 6899 et d'autres normes,
Tige de preuve d'éruption :
La tige est faite séparément de la boule avec l'épaule ronde de type t intégrale, maintenue par doux. (d'autres conceptions sont disponibles sur demande)
Dispositif antistatique :
Le ressort plus le type dispositif antistatique de graphite sont appliqués entre la boule, la tige, la bride de glande et le corps pour garder la continuité électrique entre tous les composants métalliques. Et assurez la résistance inférieure à la condition de service la plus grave.
Dispositif d'injection de graisse
Pour DN150 (NPS 6) et plus grands la tige et le siège de valve sont donnés en dispositif de scellage d'injection de graisse, pour DN125 et plus petit, nous pouvons fournir le dispositif de scellage d'injection de graisse selon les besoins des clients. Quand le joint circulaire est endommagé accidentellement, par le mastic injecté a scellé pour empêcher les médias par les fuites d'anneau et de tige de siège de valve.
Options de scellage
Siège mou : Joint métal sur métal de joint circulaire
Cachetage fiable de structure simple applicable au bas couple de scellage fiable particulaire rencontrer la haute des clients
coût bas large d'application. conditions de médias scellant la fiabilité et les basses conditions de couple
DOUBLES BLOC ET PURGE (DBB)
Quand la boule est en position de fermeture, chaque siège isole le milieu de processus indépendamment en même temps entre le courant haut/bas et cavité du corps, il laisse saigner la pression emprisonnée de cavité (DBB) par le clapet de drain et de mise à l'air libre. Le double bloc et la fonction de soutirage permettent pour rincer la valve sous pression et pour vérifier que le siège scellent correctement.
DOUBLES ISOLEMENT ET PURGE (PÊCHEZ À LA LIGNE FLOTTANTE)
Le double siège d'effet de piston, la pression moyenne, en amont et en aval aussi bien que dans la cavité du corps, crée une poussée résultante qui pousse l'anneau de siège contre la boule, valve avec de doubles anneaux de siège d'effet de piston exigent d'une décompression de cavité de réduire l'habillage de la pression finie dans la cavité du corps.
La boule est fixée par le tourillon et la tige pour la taille 4" &smaller. Soutien de plat de tourillon de la taille 6" et plus grand
