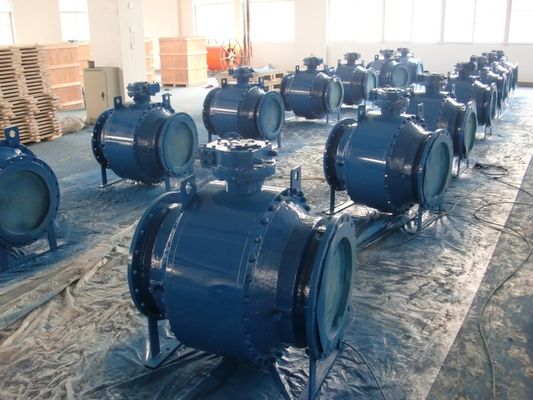

Seat doux 2500lb NPS 20" robinet à tournant sphérique monté par tourillon

Type latéral mou robinet de tourillon d'entrée de Seat à tournant sphérique

L'application typique de robinets à tournant sphérique d'entrée de côté de tourillon est pour des canalisations de gaz ou de pétrole brut, de plus grandes tailles (jusqu'à 60 pouces) et des classes à haute pression (ASME 4500 ou api 15000psi). La construction de corps peut être deux ou trois morceaux pour de plus petites tailles (jusqu'à 6" RB), trois morceaux pour des dimensions de larges. La matière première peut être des pièces forgéees ou des coulées par centrifugation. Éventail de matériaux : solides solubles d'aciers au carbone, austénitiques ou martensitiques, solides solubles duplex-superduplex, alliages basés sur nickel. Corps boulonné comme corps standard et soudé pour des applications spéciales (voir la section spécifique).

Les caractéristiques techniques principales de valve incluent l'anti tige d'éruption et les sièges de valve conçoivent disponible dans trois versions différentes :

SPE (effet à un piston) : le siège active par pression ascendante seulement.
DPE (double effet de piston) : le siège peut activer par pression ascendante ou par pression de cavité du corps.
DOUBLE (SPE en amont et DPE en aval) : combinant les deux conceptions de siège a expliqué en haut, une double barrière peut être assurément en cas d'échec de scellage de siège

Matériel principal

Options de scellage

Siège mou : Joint métal sur métal de joint circulaire

Cachetage fiable de structure simple applicable au bas couple de scellage fiable particulaire rencontrer la haute des clients

coût bas large d'application. conditions de médias scellant la fiabilité et les basses conditions de couple

Conception sûre du feu

Les robinets à tournant sphérique assure le passage de 100% de l'essai sûr du feu. Comme le robinet à tournant sphérique applique la conception scellée par deux par l'intermédiaire des joints de joint circulaire et de la garniture enroulée par spirale de graphite en métal. Quand la valve est sur le feu, des matériaux non métalliques tels que des joints de siège de PTFE, des garnitures, des joints de joint circulaire, etc. en caoutchouc seront endommagés, en attendant la couche externe de la garniture enroulée par spirale de graphite en métal fournit un joint secondaire. Quand le siège mou est brûlé, le siège en métal formera automatiquement un joint en métal avec la boule sous recommander du ressort qui commandera effectivement la fuite interne et la fuite externe. La conception de valve s'accorde entièrement avec api 607, api 6FA, BS 6755, JB/T 6899 et d'autres normes,

DOUBLES BLOC ET PURGE (DBB)

Quand la boule est en position de fermeture, chaque siège isole le milieu de processus indépendamment en même temps entre le courant haut/bas et cavité du corps, il laisse saigner la pression emprisonnée de cavité (DBB) par le clapet de drain et de mise à l'air libre. Le double bloc et la fonction de soutirage permettent pour rincer la valve sous pression et pour vérifier que le siège scellent correctement.

DOUBLES ISOLEMENT ET PURGE (PÊCHEZ À LA LIGNE FLOTTANTE)

Le double siège d'effet de piston, la pression moyenne, en amont et en aval aussi bien que dans la cavité du corps, crée une poussée résultante qui pousse l'anneau de siège contre la boule, valve avec de doubles anneaux de siège d'effet de piston exigent d'une décompression de cavité de réduire l'habillage de la pression finie dans la cavité du corps.

La boule est fixée par le tourillon et la tige pour la taille 4" &smaller.      Soutien de plat de tourillon de la taille 6" et plus grand
