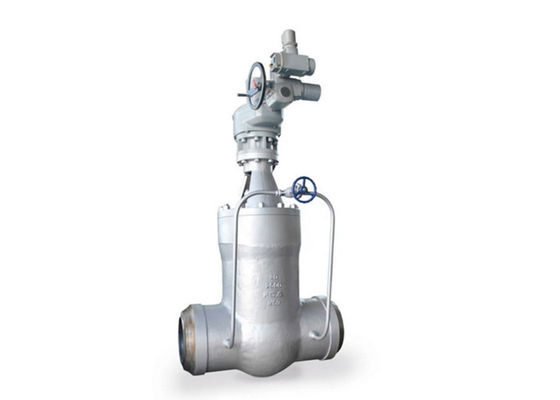

Droit par la soupape à vanne en acier moulée de joint d'étanchéité

Soupape à vanne industrielle de capot de joint d'étanchéité d'acier de fonte

La cale flexible est une cale en un seul morceau et entièrement guidée de fonte avec un hub central pour permettre aux visages de places assises de se déplacer relativement à l'un l'autre, de ce fait compensant la déformation des sièges de corps dus à la dilatation thermique ou sifflant des charges. Le visage d'allocation des places d'anneau et de cale de Seat sont placés à un angle 9° de verticale pour réduire au minimum le contact glissant de l'anneau de cale et de siège pendant s'ouvrir et se fermer.

Coinçant les actions aident à effectuer un joint serré dans de bas services de différence de pression. La construction flexible de cale résiste à la cale collant ou liant dans les services où la valve peut être fermée si froide et ouverte si chaude. Des surfaces d'allocation des places sont surfacées dur avec Stellite®6 pour fournir la capacité de cycle de vie élevée dans des services très élevés de différence de pression.

La porte est une conception fendue utilisant deux disques à ressort et liés par un support de porte avec un ressort de reservior de corrosion pour fournir l'activation initiale une fois fermée. La porte se fonde pour l'étanchéité de siège sur la pression du liquide primaire agissant sur le siège en aval. Il n'y a aucune action de coincement ou chargement supplémentaire sur les sièges ayant pour résultat le couple de fonctionnement considérablement inférieur. Pendant se fermer il y a un biseau sur le fond de la porte pour le guider entre les sièges et les recompress le ressort.

Avantages de soupape à vanne

• Peu de frottement et baisse minimale dans la pression une fois entièrement ouvert
• Élimine des fuites
• Les configurations de montée de tige procèdent à des inspections visuelles faciles
• Les configurations de tige de Nonrising sont idéales pour des secteurs sous terre ou où l'espace est limité
• Augmentez l'efficacité en économisant l'énergie en ouvrant ou en fermant une soupape à vanne

Sélection matérielle pour des soupapes à vanne

• Acier au carbone (A105-WCB, WCC)
• Acier au carbone de basse température (LF2-LCC, LCB)
• Inoxydable (SS304, SS304L, SS316, SS316L, SS347, 904L)
• Bas alliages (F1-WC1, F11-WC6, F22-WC9)
• Hauts alliages (F5-C5, F9-C12, F91-C12A, F62-CN3MN, F20-Alloy 20)
• Duplex et duplex superbe (2205-4A, 2507-5A, S32760-6A)
• En bronze (C95800, C95500, C95400)
• Inconel (Inconel 625, Inconel 825)

Remarques : Les matériaux ci-dessus s'appliquent au corps de valve. Entrez en contact avec JIEYU pour le matériel composant de valve.
