Détails sur le produit:
|
Matériel: | AISI 304 316L | Taille: | 1/4" - 4' |
---|---|---|---|
Type de connexion: | Tri bride/soudé | Alliage: | T304 ou T316L |
Norme: | 3A ASME BPE | Sièges: | EPDM ou silicone |
Surligner: | Vanne papillon T304 actionnée pneumatique,Tri vanne papillon de bride d'actionneur pneumatique,1 |

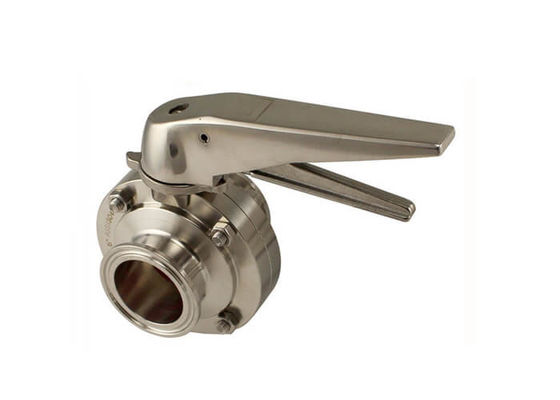

Vanne papillon de solides solubles avec l'actionneur pneumatique, vanne papillon de 1,5 pouces pour le pétrole
Applications typiques :
Les vannes papillon hygiéniques sont les valves universelles pour l'isolement et le contrôle, dans les industries de nourriture, de laiterie, de brassage, pharmaceutiques et de boissons. Ces vannes papillon sont conçues pour être facilement automatisées avec le déclencheur de solides solubles, combiné avec le dessus de contrôle électronique d'Easymind. D'autres options d'automation peuvent également être faites avec d'autres déclencheurs de support et de pignon de Pentair sur requête spéciale.
Nourriture et boisson
Brassant, distillant, et vinification
Laiterie
Pharmaceutiques
Traitement chimique
Filtration de l'eau
Textile teignant et séchant
Saveur et parfum
Encre et peinture
Non. | Nom des pièces | Matériel |
1 | Vis | Acier inoxydable 304 |
2 | Valve gauche | Acier inoxydable 304,304L, 316,316L |
3 | Seat | Catégorie comestible en caoutchouc |
4 | Plat de papillon | Acier inoxydable 304,304L, 316,316L |
5 | Valve droite | Acier inoxydable 304,304L, 316,316L |
6 | Écrou | Acier inoxydable 304 |
7 | Écrou | Acier inoxydable 304 |
8 | Clé | Acier inoxydable 304 |
9 | Vis | Acier inoxydable 304 |
10 | Joug se reliant | Acier inoxydable 304 |
11 | Vis | Acier inoxydable 304 |
12 | Ensemble se reliant | Acier inoxydable 304 |
13 | Dispositif pneumatique | À la série d'actionneur pneumatique |
14 | Indicateur d'emplacement | Plastique |
Matériel | AISI 304/304L (1,4301/1,4307) AISI 316L (1,4404) d'autres sur demande |
Taille | DN10 – DN200 1" - 4" |
Joint | Silicium/EPDM/FKM/HNBR |
Surface | l'amende a tourné à l'intérieur jusqu'au Ra < 0=""> d'autres sur demande |
Pression de fonctionnement | DN10 - DN150 barre du maximum 10/145 livres par pouce carré DN200 barre du maximum 6/87 livres par pouce carré |
Garantie de la qualité :
1. Commandé matériel et usiné avec précision.
2. facilement soudé
3. rapidement adapté
4. haut anticorrosion
5. longue durée de vie
6. système d'actions de sécurité.
7. Bien emballé
8. rapidement livré
9. finition extérieure : #180 poussière abrasive, poussière abrasive #320
Compositions chimiques :
Éléments | 316L (% poids) |
C / Maximum. | 0,035 |
Manganèse/maximum | 2,00 |
P / Maximum | 0,045 |
S / Maximum | 0.005 - 0,017 |
SI/maximum | 1,00 |
Ni | 10.00 - 14,00 |
Cr | 16.00 - 18,00 |
MOIS | NON-DÉTERMINÉ |
Fe | BAL. |
Cu | NON-DÉTERMINÉ |
N | NON-DÉTERMINÉ |
Propriétés mécaniques :
Catégorie | Résistance à la traction (MPA) |
Limite conventionnelle d'élasticité (MPA) |
Élongation (%) |
Dureté (HRB) |
316L |
≥485 |
≥170 |
≥35 |
|
