Détails sur le produit:
|
Matériel: | Acier inoxydable de TP316L | Type de connexion: | Edns fileté |
---|---|---|---|
Taille: | 2 | Alliage: | T304 ou T316L |
Norme: | 3A ASME BPE | Style: | Vanne papillon |
Surligner: | 2" vannes papillon sanitaires,Vannes papillon sanitaires au calibre,EPDM posent les vannes papillon sanitaires |

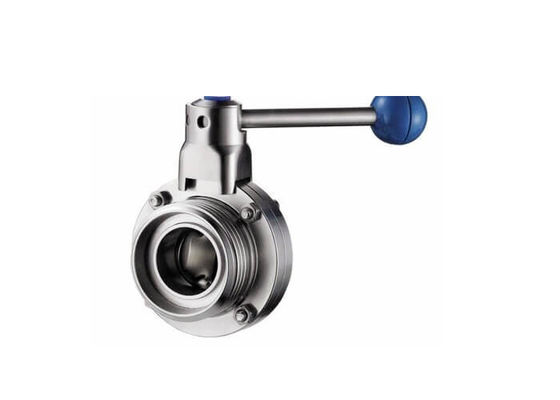

2" au calibre vannes papillon sanitaires avec la poignée de traction, type manuel
Caractéristiques :
C'est un type manuel vanne papillon sanitaire avec le fil/extrémités de fil, qui est très utilisé dans des systèmes de tuyauterie de processus pour l'isolement et le contrôle. Cette vanne papillon fonctionne manuellement.
Caractéristiques :
Tailles disponibles : 1/2 » à 4" (1/2 », 3/4", 1", 1 1/2 », 2", 2 1/2 », 3", 4") ; DN15 - DN100 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100).
Matériel : Le corps de valve et le matériel de disque peuvent être AISI 304 ou AISI 316L, 304L et 316 matériaux sont disponibles sur demande.
Pression d'utilisation maximale : 145psi (10bar) pour DN25/1 » - DN100/4 » ; 116psi (8bar) pour DN125/5 » - DN150/6 » ; 73psi (5bar) pour DN200/8 » - DN300/12 ».
Température ambiante : 14 | 248°F (- 10 | 120°C) avec siège d'EPDM, -58 | 356°F (- 50 | +180°C) avec le siège de VMQ (silicone).
Opération : poignée de traction de 4 positions comme expositions de photo de produit
Connexions d'extrémité : fil/fil
Préparation de surface : Ra 16 | 32µin (0,4 | 0.8µm), le Ra 32µin est le défaut.
Options :
Le corps de valve et le matériel de disque peuvent être AISI 304 ou AISI 316L, 304L et 316 matériaux sont disponibles sur demande.
Le siège et la garniture peuvent être EPDM, VMQ (silicone) ou Viton (FPM), tout qui est conforme à FDA 21CFR177.2600.
La connexion d'extrémité peut bout-être soudée, tri bride sanitaire, fileté, à flasque, ligne du je ou d'autres sur demande.
Poignées : poignée de traction de 4 positions ; poignée de multi-position avec la couverture en plastique ou en acier inoxydable pur.
Descriptions :
Acier | Le produit a mouillé les pièces en acier | AISI 304 ou 316L | Fourni en rapport d'inspection matériel |
D'autres pièces en acier | AISI 304 | ||
Matériel de joint | Norme | EPDM | Tous les matériaux de joint sont conformes à FDA 21CFR117.2600 |
Options | VMQ/Viton (FPM) | ||
Pression | Pression d'utilisation | ≤145psi (10bar) | |
Pression d'approvisionnement pour le déclencheur d'air | 70 | 116psi (5 | 8bar) | ||
La température | La température fonctionnante |
EPDM : 14 | 248°F (- 10 | 120°C) VMQ (silicone) : -58 | 356°F (- 50 | +180°C) Viton (FPM) : -22 | 428°F (- 30 | +220°C) |
|
La température de stérilisation | 150°C (302°F), minute de maximum 20 | ||
Préparation de surface | À l'intérieur de la préparation de surface | Ra 16 | 32µin (0,4 | 0.8µm) | |
Préparation de surface extérieure | Ra 32 | 64µin (0,8 | 1.6µm) | ||
Connexion | Connexions d'extrémité : bride bout-soudée et sanitaire, mâle et fileté femelle, à flasque, ligne du je ou d'autres sur demande. |
Compositions chimiques :
Éléments | 316L (% poids) |
C / Maximum. | 0,035 |
Manganèse/maximum | 2,00 |
P / Maximum | 0,045 |
S / Maximum | 0.005 - 0,017 |
SI/maximum | 1,00 |
Ni | 10.00 - 14,00 |
Cr | 16.00 - 18,00 |
MOIS | NON-DÉTERMINÉ |
Fe | BAL. |
Cu | NON-DÉTERMINÉ |
N | NON-DÉTERMINÉ |
Propriétés mécaniques :
Catégorie | Résistance à la traction (MPA) |
Limite conventionnelle d'élasticité (MPA) |
Élongation (%) |
Dureté (HRB) |
316L |
≥485 |
≥170 |
≥35 |
≤90 |
Garantie de la qualité :
1. Commandé matériel et usiné avec précision.
2. facilement soudé
3. rapidement adapté
4. haut anticorrosion
5. longue durée de vie
6. système d'actions de sécurité.
7. Bien emballé
8. rapidement livré
9. finition extérieure : #180 poussière abrasive, poussière abrasive #320
Applications :
Les valves sanitaires de l'acier inoxydable de NYHAU s'appliquent à un large éventail d'industries :
1. Nourriture et boisson
2. Laiterie
3. Vin et brasserie
4. Cosmétique
5. Pharmacie
6. Biotechnologie
