Détails sur le produit:
|
Matériel: | Acier inoxydable | Application: | Généralités |
---|---|---|---|
Pression: | Pression moyenne | Puissance: | Manuel |
La température des médias: | La température normale | Nom de produit: | type soudé de robinet à tournant sphérique |
Connexion: | Soudure | Emballage: | Graphite flexible |
Tige de valve: | 2Cr13,304,316 | Mots clés: | tout le robinet à tournant sphérique soudé |
La température fonctionnante: | ≤250℃ | Pression nominale: | 1.6MPa/2.5MPa/4.0MPa |
Surligner: | L'OEM a forgé le robinet de bille d'acier,Robinet de bille d'acier forgé par pression moyenne |

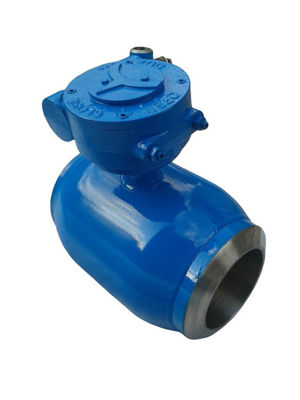

Le robinet de bille d'acier forgé par joint a soudé le type anti corrosion pour l'eau/vapeur
Robinets à tournant sphérique ftanged complètement soudés de flottement des séries 1/4" - 24" utilisent la méthode se reliante de bride pour les rendre compatibles avec d'autres produits bride-reliés. Le processus de remplacement de valve est plutôt commode ces genres de valves conviennent aux branches de canalisation, à la canalisation souterraine, à l'équipement de livraison de gaz, au dispositif de stockage liquide, à la construction de tunnel, etc.
Ouverture de valve : roue en acier plate de poignée (confìguration standard) /worm (confìguration facultatif) ; entraîné par un moteur électrique/d'une manière pneumatique conduit/hydraulique conduit (optionalconfìguration)
Milieu : l'eau, pétrole, gaz
Incluez principalement : robinet à tournant sphérique tout-soudé, robinet à tournant sphérique soudé à l'extrémité de bride, robinet à tournant sphérique complètement soudé avec la tige enterrée d'extension. Les matériaux sont WCB (A105), 304, 304L, 316, 316L, etc. ;
Lancement de produit
Tout le matériel soudé de robinet à tournant sphérique :
1) : Corps de valve : acier au carbone ST37.0, A106-B ; Acier de no. 20
2) : Sphère : Acier inoxydable 304 ou 316
3) : Tige : 2Cr13
4) : joint de tige : colle comme perfluoro
5) : Joint de sphère : PTFE (PTFE + C)
Fonctionnalités standard de tous les robinets à tournant sphérique soudés :
1) : Chemin : DN15~600
2) : Pression : PN 16~64
3) : La température fonctionnante : -29 ° C | +200 ° C
4) : Tout le robinet à tournant sphérique soudé s'adapte au milieu : l'eau, pétrole, gaz naturel
5) : mode d'opération Tout-soudé de robinet à tournant sphérique : l'eau, pétrole, gaz naturel
Avis de client :
1. Si les clients ont des conditions spéciales pour des produits, ils doivent fournir les instructions suivantes dans le contrat d'ordre :
a. longueur de structure
b. type de connexion ;
c. diamètre nominal
d. milieu d'utilisation de produit et gamme de la température et de pression ;
e. essai, normes d'inspection et d'autres conditions.
2. L'usine peut configurer de divers dispositifs d'entraînement selon des exigences spécifiques de client.
3. Si le type et le modèle déterminés de valve sont fournis par le client, le client devrait correctement expliquer la signification et les conditions de son modèle, et signe le contrat à condition que les côtés de l'offre et la demande comprennent et conviennent.
4. Pour des marchés à terme et des clients de commande, appelez svp la lettre pour dire le modèle de valve, les caractéristiques, la quantité, le délai de livraison et l'endroit en détail. Et le paiement par anticipation de 30% de toute la quantité de contrat, le fournisseur est prêt pour la production.
Type de valve : robinet à tournant sphérique monté par tourillon | |
Type de connexion : soudure | |
Pression nominale : 1.6MPa/2.5MPa/4.0MPa | |
Matériel : Corps de valve/capot : A105,304,316A ; Tige de valve : 2Cr13,304,316 ; |
|
Milieu approprié : l'eau, vapeur, gaz, etc. | |
Temparature approprié : (≤250℃) | |
Conception et fabrication : Conformez-vous à GB/T 12237 | |
Essai : Conformez-vous à GB/T 26480 | |
Vie de valve : Spécifique selon la fréquence d'utilisation et emplacement d'installation |
|
Délai d'exécution : Les valves adaptées aux besoins du client sont habituellement de 30~45 jours ; Les valves courantes sont habituellement d'ici 5 jours. |
Le robinet à tournant sphérique tout-soudé est soudé avec des tubes et tuyaux sans soudure, en acier. La valve entière est sans boulon et n'a aucune fuite externe due à manipuler des collisions et à mouler des trous de sable. Il est léger et facile de transporter et installer. Puisque le siège est conçu pour être chargé par des ressorts ou des ressorts de papillon, il est adaptable aux changements de la pression et de la température, et ne crée pas n'importe quelle fuite pendant la pression et la température ambiante.
DN
|
1.6MPa/2.5MPa/4.0MPa
|
|||
L
|
H
|
|
B
|
|
150
|
457
|
340
|
172
|
154
|
200
|
521
|
410
|
223
|
203
|
250
|
559
|
470
|
278
|
255
|
300
|
635
|
525
|
329
|
305
|
400
|
838
|
675
|
413
|
387
|
500
|
991
|
900
|
516
|
489
|
600
|
1143
|
1075
|
619
|
591
|
700
|
1346
|
1200
|
721
|
695
|
800
|
1524
|
1350
|
825
|
797
|
1000
|
1900
|
1800
|
1020
|
995
|
1200
|
2180
|
2100
|
1220
|
1195
|
gaz 1.City : canalisations de sortie de gaz, lignes principales et canalisations d'alimentation pour différentes lignes de conducteur.
chauffage 2.Central : grande canalisation de sortie d'équipement de chauffage, ligne principale, avançon.
échangeur 3.Heat : La canalisation et chaque circuit sont ouverts et fermés.
usine 4.Steel : diverses canalisations liquides, canalisations de sélection de gaz d'échappement, gaz et canalisations d'approvisionnement de la chaleur, canalisations d'approvisionnement en combustible.
équipement industriel 5.Various : divers tuyaux de traitement thermique, divers gaz industriel et caloducs.
