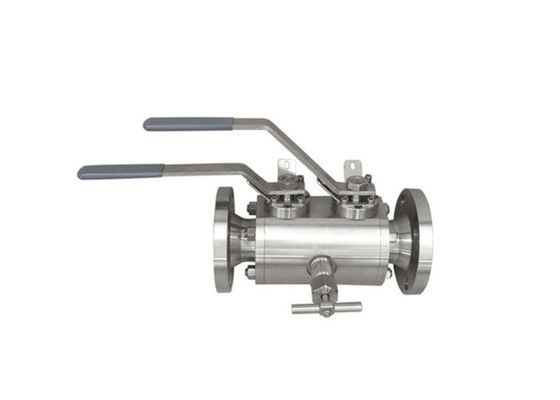

Double robinet à tournant sphérique de la soudure ASME150 DBB de prise de purge et de bloc

Double purge d'acier inoxydable et doubles robinets à tournant sphérique du bloc (DBB)

Doubles bloc et purge
Le double bloc et les robinets à tournant sphérique de soutirage sont visés pour obtenir une double barrière sur la tuyauterie, et saignent le fluide résiduel entre les deux boules d'une canalisation de vidange consacrée. La construction de corps peut être pièce forgéee ou coulée par centrifugation. Éventail de matériaux : solides solubles d'aciers au carbone, austénitiques ou martensitiques, solides solubles duplex-superduplex, alliages basés sur nickel.

La conception de valve peut être tourillon ou type de flottement, anti tige d'éruption et typiquement conception de siège de SPE. L'orifice de vidange est normalement équipé de robinet à tournant sphérique de flottement, pour être équipé de la canalisation de vidange finale d'utilisateur. Les sièges de valve peuvent être mous ou métal sur métal surfacés dur.

Classes de grandeur : NPS 1/2 - 2 (DN 15 - 50)
Estimation de pression : Classes d'ASME 150 - 2500
Connexions standard : Filetée, la soudure de prise, a bridé

Sélection matérielle pour des soupapes à vanne :

• Acier au carbone (A105)
• Acier au carbone de basse température (LF2)
• Inoxydable (SS304, SS304L, SS316, SS316L, SS347, 904L)
• Bas alliages (F1, F11, F22)
• Hauts alliages (F5, F9, F91, F62, F20)
• Duplex et duplex superbe (2205, 2507, S32760)
• En bronze (C95800, C95500, C95400)
• Inconel (Inconel 625, Inconel 825)
