Détails sur le produit:
|

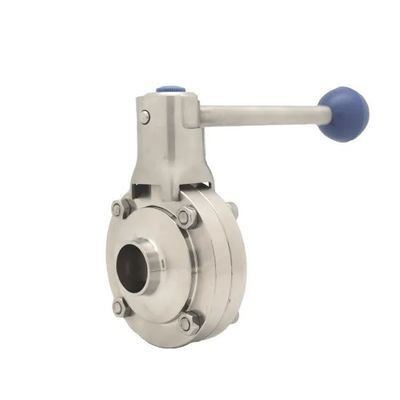

Matériel: | SS316L | Style: | Valve hygiénique de papillon |
---|---|---|---|
Type de connexion :: | Le bout a soudé des extrémités | Taille: | 1/2 » - 12" |
Norme: | 3A ASME BPE | MOQ: | 1pc |
Surligner: | Vanne papillon soudée bout à bout de 2 pouces,Vanne papillon hygiénique soudée bout à bout,Valve hygiénique de papillon de 2 pouces |
Des vannes papillon peuvent être enclenchées manuellement ou d'une manière pneumatique. Il y a un large éventail de contrôles manuels pour répondre aux différentes exigences de système. Les contrôles pneumatiques peuvent être horizontaux et verticaux, simples, double-effet, et modulation. Ils peuvent être équipés des dessus et de la proximité de contrôle qu'il est largement appliqué à beaucoup de fileds, tels que la bière, la boisson, les laitages, le jus de fruit, la pharmacie, etc. biologique.
Paramètres techniques
Norme | 3A, SMS, DIN, OIN, RJT, FILM ENCREUR | |
Le produit a mouillé les pièces en acier | AISI304/AISI316L | Fourni en rapport d'inspection matériel |
D'autres pièces en acier | AISI304 | |
Taille | 3/4" ~6", DN20~DN150,19mm~152.4mm | |
Matériel de joint | EPDM/VMQ/FPM | Tout le matériel de joints sont conformes à FDA21CFR117.2600 |
Pression d'utilisation | ≤10bar (145psi) | |
Pression d'approvisionnement pour le déclencheur d'air | 5~8 (0~116psi) | |
La température fonctionnante | EPDM : - 14~248ºF (- 10~120ºC) | |
VMQ : - 58~356ºF (- 50~180ºC) | ||
FPM : 22~446ºF (- 30~230ºC) | ||
D'autres matériaux sont avaible sur demande | ||
La température de stérilisation | 302ºF (150ºC, 20min maximum) | |
Préparation de surface extérieure | Ra16~32uin (o.4~0.8um) | |
À l'intérieur de la préparation de surface | Ra32~64uin (o.8~1.6um) | |
Extrémités de Connetion | extrémités soudées bout à bout et maintenues, extrémités masculines, extrémités de bride | |
Tête pneumatique | Normalement fermé (OR) - air à s'ouvrir, ressort à se fermer | |
(NON) - air normalement ouvert à se fermer, ressort à s'ouvrir | ||
Air-air (aa) - air à s'ouvrir, air à se fermer |
le siège 1.The et la garniture peuvent être NBR (nitriles), VMQ (silicone) ou Viton (FPM) tout qui est conforme à FDA 21CFR177.2600.
2. La connexion d'extrémité peut bout-être soudée, bride sanitaire, fileté, à flasque, ligne du je ou d'autres sur demande.
3.Handle : poignée de traction de 3 positions ; poignée de multi-position en acier inoxydable pur ou avec la couverture en plastique.
4.Actuator : déclencheur pneumatique d'acier inoxydable (type vertical), déclencheur en aluminium pneumatique (type horizontal), déclencheur électrique.
5.Control : capteur de position, contrôleur au dessus de la c, contrôleur au dessus de la c (AS-I)
Nous fournissons également la vanne papillon sanitaire, valve sanitaire de déviation d'écoulement, valve sanitaire de CPM, soupape de commande de réglementation sanitaire, soupape à diaphragme sanitaire, robinet à tournant sphérique sanitaire, valve de échantillonnage sanitaire, soupape de sûreté sanitaire, valve réduisant la pression sanitaire
