Détails sur le produit:
|
Matériel de corps: | CF8 | Matériau du siège: | PTFE |
---|---|---|---|
Puissance: | Double action | Connexion: | Double bride |
Pression: | PN16 | Structure de valve: | 2 morceaux |
Surligner: | Valve pneumatique temporaire de double DIN,Soupape de commande PN16 pneumatique,Valve pneumatique temporaire du double PN16 |

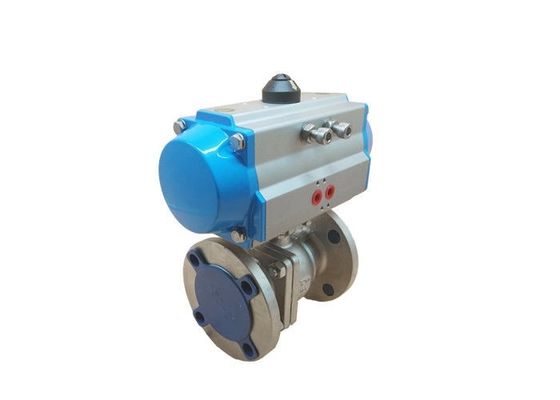

Double DIN agissant 2 extrémités de bride des valves pneumatiques DN50 d'acier inoxydable de manière
Description
Ceci a d'une manière pneumatique commandé le robinet à tournant sphérique bidirectionnel tient compte d'une augmentation d'automation à votre système comparé à une soupape de commande manuellement. Le robinet à tournant sphérique a un diamètre de 100 millimètres et convient aux liquides et aux gaz de -20 à 180°C. L'actionneur pneumatique est capable de créer 354 nanomètre de couple à la barre 8, mais a-t-il une fenêtre de pression de contrôle de 6 ? barre 10. Le robinet à tournant sphérique a G 4" des fils pour le relier à la tuyauterie/à arroser portant les médias et la valeur de kilovolt est m3 1230. Le déclencheur est double action avec une opération de rotation de support-et-pignon en aluminium fiable. Le déclencheur a un logement en aluminium anodisé et une couverture en aluminium, alors que le robinet à tournant sphérique a un logement d'acier inoxydable et un joint de PTFE. La pression maximum de médias est la barre 63. Le robinet à tournant sphérique est une conception de 3 morceaux tenant compte du nettoyage complet. Les points de connexion de Namur VDI/VDE 3845 sont déjà sur le déclencheur pour monter un 1/4" vanne électromagnétique de Namur directement sur le déclencheur ou pour relier des tuyaux d'air utilisant le G 1/4". En outre, un contrôle de position ou une boîte de commutateur de limite peut être monté sur le dessus du déclencheur selon VDI/VDE 3845. Le déclencheur est monté sur le robinet à tournant sphérique par l'intermédiaire de la bride F10 d'OIN 5211 (22 millimètres). L'ensemble est ATEX certifié (II EX 2GD c) et peut donc être employé dans les environnements potentiellement explosifs. Le pour : Capacité de monter directement une vanne électromagnétique de Namur pour réduire les garnitures et la tuyauterie. Indicateur mécanique sur des expositions supérieures la valve position.ATEX (II EX 2GD c) certifié pour les environnements explosifs. Un coût d'investissement plus à prix réduit qu'une version électrique. L'ouverture rapide/action closingDouble tient compte d'un plus grand contrôle que les déclencheurs à simple effet. Le robinet à tournant sphérique est une conception de 3 morceaux tenant compte du nettoyage complet. Peut être équipé d'une boîte de commutateur de limite. Le contre : La double action utilise plus air comprimé que les déclencheurs à simple effet. Elle exige d'un système d'air comprimé et d'une vanne électromagnétique de commander l'alimentation en air.
Caractéristiques
Avantage
1. Dimension compacte et construction légère
2. Représentation fiable et durable
3. De bâti « croisé » de norme « dans la valve de ligne » ou aux configurations de déclencheur
4. La conception de Ressort-retour adapte à l'alimentation en air aussi bas que 50 livres par pouce carré
5. Équilibre externe d'acier inoxydable et norme de joints circulaires de FKM
6. L'accouplement direct de tige de valve à l'axe de déclencheur réduit au minimum le contrecoup
7. Norme de priorité manuelle
Données techniques
Double numéro d'ordre temporaire d'actionneur pneumatique.
Double Action |
Modèle No | Couple (5.5Bar) |
ACTE 042D | 8.4Nm | |
ACTE 050D | 18.3Nm | |
ACTE 063D | 32.2Nm | |
ACTE 075D | 64Nm | |
ACTE 090D | 101Nm | |
ACTE 100D | 146Nm | |
ACTE 115D | 236Nm | |
ACTE 125D | 305Nm | |
ACTE 145D | 478Nm | |
ACTE 160D | 624Nm | |
ACTE 190D | 1185Nm | |
ACTE 210D | 1447Nm | |
ACTE 240D | 2126Nm | |
ACTE 270D | 3229Nm | |
ACTE 300D | 4197Nm | |
ACTE 350D | 6283Nm | |
ACTE 400D | 8953Nm |
Paramètre de robinet à tournant sphérique DIN PN16 (DN15~DN200)
PN (MPA) | DN | L | φE | φB | φC | T | f |
1,6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 |
Accessoires qui peuvent employer avec ce robinet à tournant sphérique
Indicateur "Marche/Arrêt"
Vanne électromagnétique standard de Namur dans toute la norme
Positionneur pneumatique et Électrique-pneumatique de valve
Dépassement manuel de Declutchable
Commutateurs de limite pour l'indication "Marche/Arrêt" au panneau
Filtre + combinaison de régulateur avec l'indicateur de pression
Plus de sélection
Norme | Norme ANSI | Gigaoctet | JIS | DIN |
Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Valve Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Déclencheur | 1) (Retour de ressort) 2) action à simple effet de double | |||
Accessoires | 1) Filtre de la vanne électromagnétique du commutateur de limite 2) 3) 4)Positionneur |
