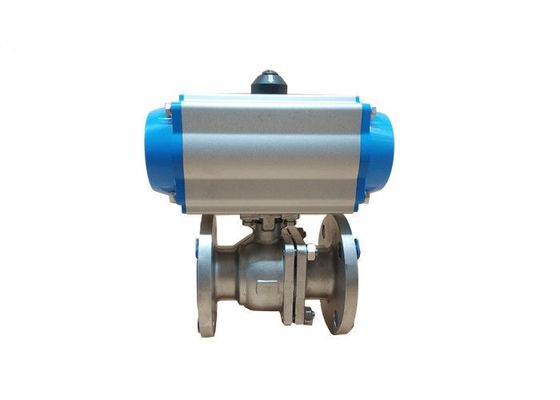

Plein robinet à tournant sphérique actionné pneumatique gauche de SS316 50A

Je suis en ligne une discussion en ligne

Plein robinet à tournant sphérique actionné pneumatique gauche de SS316 50A

Plein robinet à tournant sphérique actionné pneumatique gauche de SS316 50A
Plein robinet à tournant sphérique actionné pneumatique gauche de SS316 50A

Image Grand :  Plein robinet à tournant sphérique actionné pneumatique gauche de SS316 50A

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: OEM
Certification: CE&ISO
Numéro de modèle: OEM
Conditions de paiement et expédition:
Quantité de commande min: 1pc
Prix: negotiation
Détails d'emballage: Caisses appropriées de contreplaqué selon la structure différente de valves
Délai de livraison: 5~25 jours de travail
Conditions de paiement: T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram
Capacité d'approvisionnement: 500pcs/Mon

Plein robinet à tournant sphérique actionné pneumatique gauche de SS316 50A

description de
Matériel: SS316 Matériau du siège: PTFE
Puissance: Déclencheur de retour de ressort Pression: 10K 20K
Taille de valve: 15A~200A Milieu: Gaz de pétrole de l'eau
Surligner:

Robinet à tournant sphérique SS316 actionné pneumatique

,

robinet à tournant sphérique 50A actionné pneumatique

,

Plein robinet à tournant sphérique actionné pneumatique gauche

Robinet à tournant sphérique actionné pneumatique de plein air gauche de SS316 2PC Q641F JIS10K 50A



Paramètres

Alimentation d'énergie AC220V
Taille du corps DN15-250
Temp moyen -80°C~160°C (aucune gelure.)
Pression de fonctionnement PN1.0~2.5 (MPA)
Mode d'action retour d'entrée de signal 4-20mA, giration 0-90°
Temps d'action 4~30S
Connexions de corps Bride
Matériel de corps WCB, ZG1CrM0, ZG1Cr18Ni9Ti
Matériel scellé PTFE
Matériel de déclencheur Alliage de fonte d'aluminium
Milieu applicable Acide, alcali, sel, gaz de chlore, vapeur, eau de source, pulpe de mine et pulpe de papier, aqua regia, oxydant, agent réducteur, liquide chimique corrosif.

Caractéristiques


  • Actionneur pneumatique de quart de tour rotatoire de conception de support et de pignon
  • Double version temporaire ou de ressort de retour
  • Interfaces d'ISO5211, de DIN3337 et de Namur pour le support facile à la valve, boîte de commutateur de limite et positionneur
  • Approprié à l'application d'intérieur et extérieure
  • Sortie de couple de 3Nm à 13,024Nm (version du DA) et à 4Nm à 6,584Nm (version de SR)
  • Logement d'alliage d'aluminium avec le pignon nickelé
  • Angle 90° de voyage avec l'ajustement d'arrêt de voyage du ± 5℃
  • Pression de fonctionnement 2 de la barre de barre jusqu'à 8 à la température de -20℃ à +80℃


Avantage



1. Dimension compacte et construction légère

2. Représentation fiable et durable

3. De bâti « croisé » de norme « dans la valve de ligne » ou aux configurations de déclencheur

4. La conception de Ressort-retour adapte à l'alimentation en air aussi bas que 50 livres par pouce carré

5. Équilibre externe d'acier inoxydable et norme de joints circulaires de FKM

6. L'accouplement direct de tige de valve à l'axe de déclencheur réduit au minimum le contrecoup

7. Norme de priorité manuelle




Principal milieu applicable


État moyen Temp moyen. Pression moyenne Caractéristiques moyennes Concentration moyenne Nom moyen
Liquide -80ºC~+160ºC 0~20kg/cm2 Corrosion forte, lessivage élevé affiler illimité Acide, alcali, sel, chlore, vapeur, l'eau de source, pulpe de mine, pulpe de papier, aqua regia, oxydant, agent réducteur.
Gaz -80ºC~+160ºC 0~20kg/cm2 Corrosion forte, lessivage élevé affiler illimité
Mélange de liquide et de solide -80ºC~+160ºC 0~20kg/cm2 Corrosion forte, lessivage élevé affiler

<60>







Données techniques
 Numéro d'ordre à simple effet d'actionneur pneumatique.

Plein robinet à tournant sphérique actionné pneumatique gauche de SS316 50A 0



DN
(millimètre)
D D1 D2 d K M L B F H1 H2 L1 L2 Poids
kilogramme
15 95 15 28 45 65 4XΦ14 102 14 2 525 55 170 83
20 105 15 28 55 75 4XΦ14 102 14 2 535 60 186 95
25 115 20 40 66 85 4XΦ14 102 14 2 535 65 186 95
32 135 25 46 78 100 4XΦ18 114 16 2 545 75 206 103
40 145 32 54 85 110 4XΦ18 114 16 2 555 80 262 103
50 160 40 65 100 125 4XΦ18 124 16 2 565 90 270 109
65 180 50 80 120 145 4XΦ18 145 18 2 580 100 301 122
80 195 65 100 135 160 8XΦ18 165 20 2 600 110 392 142
100 215 80 110 155 180 8XΦ18 194 20 2 650 120 460 152
125 245 100 135 185 210 8XΦ18 210 22 3 700 135 515 174
150 280 125 165 210 240 8XΦ23 229 24 3 750 150 560 205
200 335 160 205 265 295 12XΦ23 243 26 3 800 180 654 226
250 405 210 260 320 355 12XΦ26 297 30 3 850 210 654 260
300 460 250 322 375 410 12XΦ26 340 30 3 950 240 725 294
350 520 300 365 435 470 16XΦ26 422 34 3 1000 270 742 380



Paramètre standard de robinet à tournant sphérique de JIS (15A~200A)

Plein robinet à tournant sphérique actionné pneumatique gauche de SS316 50A 1

Pression Taille φD L φE φB φC T
JIS 10K 15 15 108 95 70 52 12
20 20 117 100 75 58 14
25 25 127 125 90 70 14
32 32 140 135 100 80 16
40 38 165 140 105 85 16
50 50 178 155 120 100 16


Accessoires qui peuvent employer avec ce robinet à tournant sphérique
Indicateur "Marche/Arrêt"
Vanne électromagnétique standard de Namur dans toute la norme
Positionneur pneumatique et Électrique-pneumatique de valve
Dépassement manuel de Declutchable
Commutateurs de limite pour l'indication "Marche/Arrêt" au panneau
Filtre + combinaison de régulateur avec l'indicateur de pression

Plus de sélection





Norme Norme ANSI Gigaoctet JIS DIN
Pression 150LB/300LB PN16/PN25/PN40 10K/20K PN16/PN40
Valve Matreial 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB
Déclencheur 1) (Retour de ressort) 2) action à simple effet de double
Accessoires 1) Filtre de la vanne électromagnétique du commutateur de limite 2) 3) 4)Positionneur
