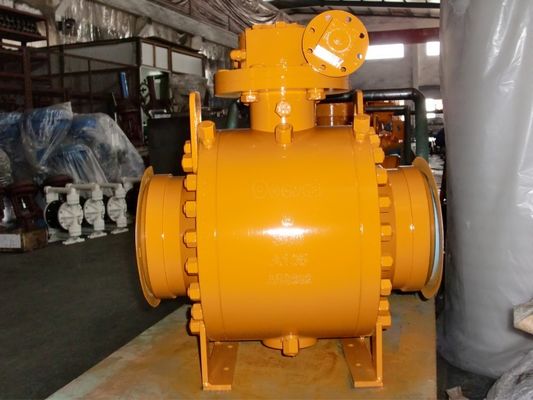

La preuve BW d'éruption finit le robinet à tournant sphérique forgé au calibre

Le type latéral robinet à tournant sphérique de pièce forgéee BW de tourillon d'entrée finit

CARACTÉRISTIQUES PRINCIPALES :
Le tourillon latéral d'entrée a monté le robinet à tournant sphérique a été type de corps de type de corps en deux pièces conçu ou de trois morceaux et avec deux sièges de flottement, qui sont mobiles sous la pression du milieu. Sous le fond des sièges, le siège préchargeant des ressorts sont placés pour s'assurer que deux sièges de flottement peuvent attacher la surface de la boule étroitement, autre plus, pression de milieu peuvent également pousser des sièges pour attacher la boule étroitement pour assurer sceller plus fiable.

Le robinet à tournant sphérique de tourillon est équipé d'un anneau de joint mobile de siège qui peut produire du déplacement sous la pression du milieu. Au cas où cette n'importe quelle pression moyenne existerait, la pression pressera l'anneau de joint de siège de valve sur la boule étroitement, garantissant la représentation de scellage du robinet à tournant sphérique.

Caractéristiques de conception

Le robinet à tournant sphérique sont conçus selon ISO14313, api 6D, BS 5351, GB/T 19672 ;

Structure simple avec bon scellant la représentation et le petit couple ;

Conception au calibre et à passage réduit avec la résistance d'écoulement minimum (zéro réellement) ;

Injection de mastic de secours ;

Soulagement d'individu de pression de cavité ;

Boule et tige indépendantes ;

Bas emballage d'émission ;

Conception sûre, antistatique et anti-éclatement du feu de tige ;

Fonction DBB, DIB-1, DIB-2 de siège de valve ;

Capot prolongé facultatif.

Gamme de produits

Matériel de corps : acier au carbone, acier inoxydable, acier allié
Diamètre nominal : 2" ~60" (DN50~DN1500)

Connexion d'extrémité : RF, RTJ, BW

Chaîne de pression : Class150~2500 (PN16~PN420)

La température fonctionnante : - 46℃~+200℃

Opération : Clé, engrenage à vis sans fin, électrique, pneumatique, gaz au-dessus de déclencheur d'huile et de déclencheur électrohydraulique

Matériel principal

Le robinet à tournant sphérique monté par tourillon conviennent pour l'usage sur de divers genres de canalisations de la classe 150 pour classer 2500, PN16~PN160, JIS 10K~ JIS 20K pour découper ou allumer le milieu de canalisation, dont les types d'opération incluent les déclencheurs d'engrenage à vis sans fin, de manul, pneumactic ou électriques, étant en général de la connexion de bride, et de la connexion d'extrémité de soudage bout à bout aussi bien.

Tige de preuve d'éruption :

La tige est faite séparément de la boule avec l'épaule ronde de type t intégrale, maintenue par doux. (d'autres conceptions sont disponibles sur demande)

Dispositif antistatique :

Le ressort plus le type dispositif antistatique de graphite sont appliqués entre la boule, la tige, la bride de glande et le corps pour garder la continuité électrique entre tous les composants métalliques. Et assurez la résistance inférieure à la condition de service la plus grave.

Dispositif d'injection de graisse

Pour DN150 (NPS 6) et plus grands la tige et le siège de valve sont donnés en dispositif de scellage d'injection de graisse, pour DN125 et plus petit, nous pouvons fournir le dispositif de scellage d'injection de graisse selon les besoins des clients. Quand le joint circulaire est endommagé accidentellement, par le mastic injecté a scellé pour empêcher les médias par les fuites d'anneau et de tige de siège de valve.

Options de scellage

Siège mou : Joint métal sur métal de joint circulaire

Cachetage fiable de structure simple applicable au bas couple de scellage fiable particulaire rencontrer la haute des clients

coût bas large d'application. conditions de médias scellant la fiabilité et les basses conditions de couple

Conception sûre du feu

Les robinets à tournant sphérique assure le passage de 100% de l'essai sûr du feu. Comme le robinet à tournant sphérique applique la conception scellée par deux par l'intermédiaire des joints de joint circulaire et de la garniture enroulée par spirale de graphite en métal. Quand la valve est sur le feu, des matériaux non métalliques tels que des joints de siège de PTFE, des garnitures, des joints de joint circulaire, etc. en caoutchouc seront endommagés, en attendant la couche externe de la garniture enroulée par spirale de graphite en métal fournit un joint secondaire. Quand le siège mou est brûlé, le siège en métal formera automatiquement un joint en métal avec la boule sous recommander du ressort qui commandera effectivement la fuite interne et la fuite externe. La conception de valve s'accorde entièrement avec api 607, api 6FA, BS 6755, JB/T 6899 et d'autres normes,

DOUBLES ISOLEMENT ET PURGE (PÊCHEZ À LA LIGNE FLOTTANTE)

Le double siège d'effet de piston, la pression moyenne, en amont et en aval aussi bien que dans la cavité du corps, crée une poussée résultante qui pousse l'anneau de siège contre la boule, valve avec de doubles anneaux de siège d'effet de piston exigent d'une décompression de cavité de réduire l'habillage de la pression finie dans la cavité du corps.

DOUBLES BLOC ET PURGE (DBB)

Quand la boule est en position de fermeture, chaque siège isole le milieu de processus indépendamment en même temps entre le courant haut/bas et cavité du corps, il laisse saigner la pression emprisonnée de cavité (DBB) par le clapet de drain et de mise à l'air libre. Le double bloc et la fonction de soutirage permettent pour rincer la valve sous pression et pour vérifier que le siège scellent correctement.

La boule est fixée par le tourillon et la tige pour la taille 4" &smaller.      Soutien de plat de tourillon de la taille 6" et plus grand
